喇叭继电器接线图（喇叭继电器接线图五角）

继电器找哪家好？

1、根据查询中国供应商显示：继电器以下牌子好：宏发股份HF：宏发股份HF主要生产各类继电器及电气自动化设备，产品广泛应用于电力、交通、通信、家电、工业控制等领域。宏发股份HF的继电器具有高品质、高性能、高可靠性等优点，其中HF470M/HFD470M、HF670M/HFD670M等型号在轨道交通领域应用广泛。

2、欣大继电器插座(十大继电器插座品牌，欣大)；泰华继电器插座(十大继电器插座品牌，泰华)；沃仕达电器继电器插座(十大继电器插座品牌，沃仕达电器)；汇港继电器插座(十大继电器插座品牌，汇港)；甬川继电器插座(十大继电器插座品牌，甬川)。

3、宏发和欧姆龙。根据查询百强官网显示：宏发拥有几十年的继电器研发和制造经验，是中国继电器行业的龙头企业，综合经济效益位居国内同行业之首，是全球主要的继电器生产销售厂商之一。欧姆龙继电器种类多，应用范围广泛，具有卓越的质量，安全性和可靠性，享有世界声誉。

4、正泰和欧姆龙。正泰是中国低压电器行业产销量很大企业。公司专业从事配电电器、控制电器、终端电器、电源电器和电力电子等100多个系列、10000多种规格的低压电器产品的研发、生产和销售。正泰大力推进全球化战略，导入新的品牌理念，适时推出“用其智尽其能”新的品牌核心诉求。

5、汇港继电器好。汇港继电器采用高品质的电子元器件，对比宏发继电器具有很强的抗干扰能力和可靠性，使其在工业自动化和机械控制领域受到广泛应用。汇港继电器有多个系列的产品，包括信号继电器、功率继电器、时间继电器等，对比宏发继电器更加适应不同继电器应用场景和需求。

12V四脚继电器,接喇叭,请问;30.85.86.87,如何接?

，首先可以看到继电器上面有4个插口，分别是30，85，87 ，86。2，先接继电器上的30的这个角，30一个接电瓶的正极，另一个单独的线接继电器上的85，原车喇叭线是两根，接其中一根，直接插进去就好了。3，87用两根拆开的线去接，一端接喇叭一边的一个角。

和87是一对常开触点，一般30接电源，87接用喇叭正极。

摩托车喇叭用的继电器一般为四脚继电器，接法为：85，86分别接原车喇叭控制线，87接电瓶正极，30接喇叭正极端子，而喇叭负极端子搭铁，或接到电瓶负极。粗线开关大可以不接继电器，但时间长了开关会氧化，需要拆开开关盖子用砂纸擦拭去除氧化层。

将继电器想象成一个开关控制，30、87a为开关，886为控制线圈，线圈有、无电对应开关通断。

喇叭的三脚继电器怎么接线?尤其是按钮怎么接继电器?

三个脚版的喇叭继电器接法简单，只需要将喇叭的非接地线接到继电器标有“按钮”的端子上，将继电器标有“电池”的端子与电池正极相连，将继电器标有“喇叭”的端子与喇叭的另一端子相连，同时将继电器外壳接地即可。

把喇叭上的非接地线拔下接到继电器标按钮的端子上，喇叭接地线不动。 把继电器标电池的端子用一根导线接电池的正极。 把继电器标喇叭的端子用一根导线接喇叭上另一端子，继电器外壳接地即可。按照以上步骤进行操作，可以完成喇叭继电器的正确安装。如需了解更多信息，建议咨询专业技术人员。

一：三个脚的：1，把喇叭上的非接地线拔下接到继电器标“按钮”的端子上，喇叭接地线不动。2，把继电器标“电池”的端子用一根导线接电池的正极。3，把继电器标“喇叭”的端子用一根导线接喇叭上另一端子。4，继电器外壳接地。

~一：三个脚的：1，把喇叭上的非接地线拔下接到继电器标“按钮”的端子上，喇叭接地线不动。 2，把继电器标“电池”的端子用一根导线接电池的正极。 3，把继电器标“喇叭”的端子用一根导线接喇叭上另一端子。 4，继电器外壳接地。

个触点有两个是线圈线是相同的就也是你一把电源接上它就会滴的一声闭合，把这两条线其中一条接电源正极，一条接开关，最后另外一条就接喇叭。帮到你请给好评，谢谢。

喇叭继电器有三个脚的，有四个脚的。\x0d\x0a\x0d\x0a一：三个脚的：1，把喇叭上的非接地线拔下接到继电器标“按钮”的端子上，喇叭接地线不动。\x0d\x0a2，把继电器标“电池”的端子用一根导线接电池的正极。\x0d\x0a3，把继电器标“喇叭”的端子用一根导线接喇叭上另一端子。

摩托安装电气喇叭有继电器、怎么接线?最好给个图

1、在安装时，喇叭的气泵负极插脚接到整车搭铁线上，正极插脚接到继电器相应插脚。继电器的四个插脚，除了一个要接气泵外，还有一条要接电源线正极，也就是关闭钥匙断电，打开钥匙通电并向全车供电的那条电源线，继电器的另外两个插脚接喇叭开关。

2、摩托车喇叭用的继电器一般为四脚继电器，接法为：85，86分别接原车喇叭控制线，87接电瓶正极，30接喇叭正极端子，而喇叭负极端子搭铁，或接到电瓶负极。粗线开关大可以不接继电器，但时间长了开关会氧化，需要拆开开关盖子用砂纸擦拭去除氧化层。

3、摩托车喇叭接线，准备好喇叭和线束；具体的操作步骤如下：准备好喇叭和线束。根据下图中的箭头指示，绿色线接绿色接线柱；黄色线接黄色接线柱；红色线接白色和黑色接线柱就可以，不用区分。将黑色的线接打铁。红色线接摩托车的钥匙门线。蓝色线接摩托车的喇叭开关线。

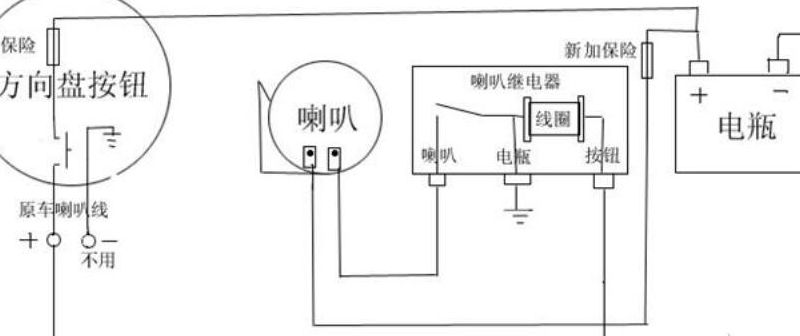

求喇叭继电器接线图

1、如上图所示，电喇叭需要加装继电器，否则可能会烧开关。

2、具体步骤：三个脚继电器，分别是连接喇叭，电源正极和按钮开关，喇叭是用按钮来控制继电器的负极通断工作的。按钮一端接继电器一端接地。把喇叭上的非接地线拔下接到继电器标“按钮”的端子上，喇叭接地线不动。把继电器标“电池”的端子用一根导线接电池的正极。

3、简介：当按下喇叭按钮时，电流会通过回路流到喇叭继电器的电磁线圈上，电磁线圈吸引继电器的动触点开关闭合，电流就会流到喇叭处。电流使喇叭内部的电磁铁工作，从而使振动膜振动而发出声音。

4、脚汽车继电器接线如下：继电器地座子上面印有88830这四个脚，886表示线圈脚；830表示触点脚；886通电产生磁性，使830脚的触点吸合，从而达到工作状态；886脚接控制线路，830脚接工作线路，830脚可以不分正负先后。

汽车喇叭两根线怎么接线图汽车喇叭两根线怎么接

1、图中下面那根线，是两芯屏蔽线，外层铜线是屏蔽层；白色为左声道，红色为右回声道，可按下图接线。说明：L-IN为左声道输入，R-IN为右声道输入；L-OUT为左声道输出，R-OUT为右声道输出；由连接至音响电路板的三根线，有两根是接2中的电位器L-OUT和R-OUT。

2、汽车喇叭的接线方法是：一端与电源正极连接，另一端通过继电器与负极相连。喇叭按钮控制继电器，从而间接地控制喇叭与电池负极的通断。喇叭线的接法：喇叭只有两根线，红色线对应红色端口，黑色线对应黑色端口。

3、如果是螺母直压式，可将线头打成圆圈状缠绕在螺丝杆与螺母之间，并旋转螺母紧固即可。一定要注意红色线对应红色端口，黑色线对应黑色端口。正确连接喇叭线可以确保喇叭正常工作，避免电路故障。如果接线不正确，喇叭可能无法正常工作，甚至引起电路故障。因此，正确的喇叭线接法非常重要。

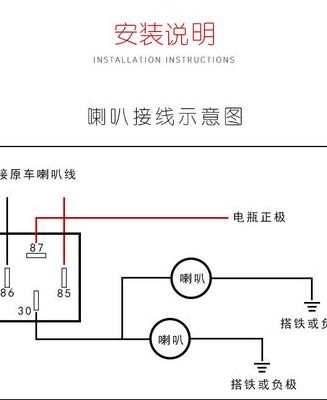

4、如下：把车上两根喇叭控制线接继电器的85和86号脚。继电器的30号脚或87脚接电瓶正极，30号和87号任一个接了正极后，剩下的一个脚就接喇叭正极，喇叭的负极搭铁！原来的喇叭控制线接继电器85和86号脚，常火线（+B）接30号脚，喇叭正极接87号脚，喇叭负极搭铁。

5、你好 汽车喇叭线，将一根喇叭线接到电池的正极，另外的一个喇叭线接到电池的负极。用绝缘胶带缠好即可。喇叭是汽车的音响信号装置。在汽车的行驶过程中，驾驶员根据需要和规定发出必需的音响信号，警告行人和引起其他车辆注意，保证交通安全，同时还用于催行与传递信号。
