绝缘等级标准（绝缘等级标准规范）

电机绝缘检查标准有什么样的?

其次，在热状态下（约75摄氏度），对于中小型低压电动机，其绝缘电阻值应不低于0.5兆欧。而对于高压电动机，每千伏工作电压的定子绝缘电阻值应不低于1兆欧，每个伏工作电压绕线式转子绕组的绝缘电阻值，最低不得低于0.5兆欧。同时，电动机二次回路的绝缘电阻值不应低于1兆欧。

可动部分绝缘电阻，用2500V摇表测试，不低于1MΩ。2 高压主回路的绝缘电阻，不低于250MΩ。 交流电动机绝缘测试 1 定子额定电压在1000V以上的，用2500V摇表测量，定子不小于1MΩ，转子电阻不小于0.5MΩ。

测量结果检验：电机相间相通绝缘电阻应为0，相对地不通应大于相应绝缘电阻的要求。电缆相间与相间均不通应大于相应绝缘电阻的要求。变压器高低压侧Y/△接法相间均为0，相对地均不通应大于相应绝缘电阻的要求。

测量完毕后，记录所得的绝缘电阻值。合格的标准是绝缘电阻值需大于2M欧姆，这表明电动机绕组与外壳之间的绝缘性能良好。如果测量结果未达到这个标准，可能意味着绕组绝缘层受损或存在其他问题，需要进一步检查和维修。通过定期测量绝缘电阻，可以有效预防电动机故障，确保设备安全运行。

变压器的绝缘等级有什么规定吗?

1、绝缘等级是指电机(或变压器)绕组采用的绝缘材料的耐热等级，电机或变压器运行时，绕组最热点的温度不得超过等级规定，否则会引起绝缘材料加速老化，缩短电机或变压器的寿命；如果温度超过允许值很多，绝缘会损坏，导致电机或变压器烧毁。

2、变压器的绝缘等级有明确规定。绝缘等级是指变压器绕组所采用的绝缘材料的耐热等级，它反映了绝缘材料在高温环境下的耐受能力，对于变压器的安全运行至关重要。变压器的绝缘等级一般分为多个等级，包括A、E、B、F、H以及特殊等级的C和N级。

3、绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。绝缘的温度等级 A级 E级 B级 F级 H级。最高允许温度（℃） 105 120 130 155 180 绕组温升限值（K） 60 75 80 100 125 性能参考温度（℃） 80 95 100 120 145 理想变压器原、副线圈的功率相等P1=P2。

4、绝缘等级是指电机绕组采用的绝缘材料的耐热等级。电机与变压器中常用的绝缘材料等级为A、E、B、F、H五种。每一绝缘等级的绝缘材料都有相应的极限允许工作温度。

5、在新的规定中，对于200兆欧以上的测试标准，旧规要求绝缘电阻达到1兆欧/1000伏。因此，在10KV的情况下，绝缘电阻应该保持在10兆欧以上，以确保设备的性能和安全。绝缘电阻是衡量电气设备绝缘性能的重要指标之一。对于10KV的变压器而言，其绝缘电阻的合格标准是关键。

电机绝缘等级标准划分

1、电机与变压器中常用的绝缘材料等级为A、E、B、F、H五种。每一绝缘等级的绝缘材料都有相应的极限允许工作温度(电机或变压器绕组最热点的温度)。F为最高允许温度155（℃），绕组温升限值 100（K）。

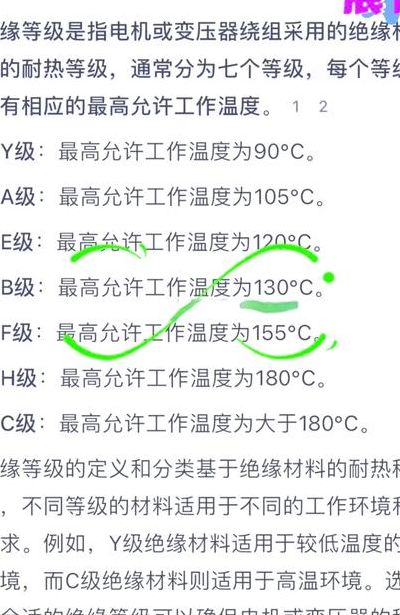

2、电机绝缘等级是按绝缘材料的耐热能力来划分的。A级绝缘：使用的绝缘材料能长期耐受的最高温度为105℃，常见于一些早期或对绝缘要求不特别高的电机。E级绝缘：其绝缘材料允许长期工作的最高温度是120℃，相较于A级绝缘，在耐热性上有所提升，应用也较为广泛。

3、按照耐热程度，把绝缘材料分为A、E、B、F、H、C等6个级别：绝缘耐温105摄氏度；E级绝缘耐温120摄氏度；B级绝缘耐温130摄氏度；F级绝缘耐温155摄氏度；H级绝缘耐温180摄氏度；C级绝缘耐温200摄氏度以上。

4、电机绝缘等级分为多个等级，具体而言，通常包括A、E、B、F、H五个基本等级，但某些情况下也可能涉及到更高等级如C级、D级和S级。首先，绝缘等级是电机绕组采用的绝缘材料的耐热等级。这个等级制度反映了绝缘材料在不同温度下的稳定性和寿命。
