三相电怎么接线?

确认三相电的相序。通常,三相电的相序为LL2和L3,分别代表三个相位。在我国,L1相的颜色为黄色,L2相的颜色为绿色,L3相的颜色为红色。请务必按照正确颜色顺序进行接线。 选择合适的接线端子。接线端子应与电源线和负载线相匹配。确保端子具有良好的接触性能,以便于连接导线。 连接负载线。

一般常用三相交流电动机接线架上都引出6个接线柱,当电动机铭牌上标为Y形接法时,DDD5相连接,D1~D3接电源;为△形接法时,D6与D1连接,D4与D2连接,D5与D3连接,然后D1~D3接电源。可参见图1所示连接方法连接。

蓝色和灰色是火线和零线,其中和插头上L连接的为火线,和N连接的为零线。黄绿双色线规定为保护地线.。三相绝缘电线的黄、绿、红三色分别表示交流电压的A、B、C三相 220V市电相线就是火线一般用红色或棕色,因为这两种颜色是热色.零线用兰色或绿色。黑色.接地线用黄绿相间的。

先是输入回路接法:用导线将输入端L、N及地线接线柱分别与交流电源插座的三个插孔相连(如图);从输入公共端S/S引出导线和输出端标有24V接线柱相连;将按钮开关一端 连在PLC输入端X1接线柱,另一端连在输出端标有24G接线柱上;然后进行输出回路接线。

三相插座怎么接线图解

三项电源插座接线图如下:左零右火。剩余的一个空着。 判断火线零线,如果原来的接线规范,则红线就是火线。最好是拿电笔测一下。

三相四线插头接线图 请仔细看看图!零线接最上、最大那个接点。

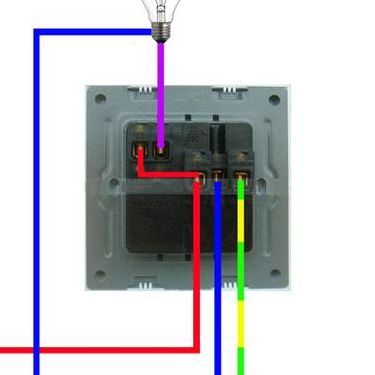

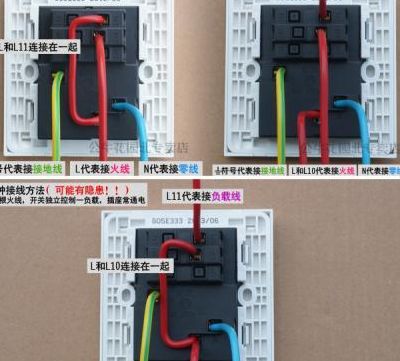

先用试电笔找出火线;关掉插座电源;将火线接入开关2个孔中的一个A标记,再从另一个孔中接出一根5MM2绝缘线接入下面的插座3个孔中的L孔内接牢;找出零线直接接入插座3个孔中的N孔内接牢;找出地线直接接入插座3个孔中的E孔内接牢。

V的插头最长的那个,接的是地线而不是零线哟!见下图所示:插头接线示意图 记住啦!最长的那个脚接的是地线非零线哟!插座接线示意图 插座上这个画圈的地方,就是接地线的地方呀!不可接错哟!选择插座的时候,一定要按使用电气设备的功率大小的不同,选择相应等级的插座。

通常红色或棕色是火线,蓝色是零线,黄绿双色是地线,按下图进行连接就可以了。

三相电怎么接插座才更安全?告诉你这几个技巧

接专门的接地装置。如无专门接地装置,可以自己打个钢筋进地接上导线,自制成一个简易接地装置。把自制地线的导线引到插座后保护线。插座后保护线直接接到进户线的零线。切记不可接到同插座N处的零线,虽然他们原理上是相似的。需要说明的是:很多人不方便,或者施工单位求省事不接。

电源插座的正确接法是将火线、零线和地线分别接在对应的位置。通常情况下,火线使用红、黄、蓝色表示,零线使用蓝色或黑色表示,地线使用黄绿色表示。在单相三线插座中,中间为接地线,另外两端分别接火线和零线,接线顺序是左零右火。正确接地可提高整个系统的抗干扰能力。

插座零线和火线的接线方式:“左零右火地中间”标准三插头取电规则:左零右火中间地:国际电工委规定,家用电器生产商所生产的用电器的三插头电源线,右边的那一根线必须串接用电器的电源开关,因此要求,这根线在取电的时候必须取火线,也因此要求,三插座右边的孔必须是火线。

先用试电笔找出火线;关掉插座电源;将火线接入开关2个孔中的一个A标记,再从另一个孔中接出一根5MM2绝缘线接入下面的插座3个孔中的L孔内接牢;找出零线直接接入插座3个孔中的N孔内接牢;找出地线直接接入插座3个孔中的E孔内接牢。
