三相按钮开关接线图（三相按钮开关接线图视频）

三个安纽三相线开关接线图

1、首先纠正一下，这不叫“三相开关”，三相开关是指380V电压的开关，这叫三位双控开关，或是叫做三开双控开关。

2、[三开关接线图](https：//i.loli.net/2021/11/01/9vz1Q7J5Kc6pX8S.png)其中，LLL3分别代表电源的三相线，N代表电源的零线，L代表灯的线。开关开关开关3分别代表三个开关。接线步骤如下：将电源的三相线LLL3分别接到三个开关的公共端子上，即COMCOMCOM3。

3、在（百度图片）为你找到的三相电动机正反转控制实物接线图，不知是否要的这种。 三个按钮中。SB1是停止按钮，SB2和SB3是正转和反转启动按钮。

380伏按钮式倒顺开关怎么接?

普通的三相倒顺开关可以直接输入三根相线，然后接上三根负载相线就可以。内部已经设置好更换相线的机构了。一边接输入，另一边接负载电机，别的不要动。旋转手柄就可以实现电机正反转。

接线图：倒顺开关就是控制电机倒转或正转的开关。

一般的倒顺开关有两排六个端子， 调相 通过中间触头换向接触，达到换相目的以三相电机倒顺开关为例：设进线A.B.C三相，出线也是A-B-C，因ABC三相是各各相隔120度，连接成一个圆周，设这个圆周上的ABC是顺时针的，连接到电机后，电机为顺时针旋转。

求按钮控制三相电机启动和停止的接线图和需要的元件

接线图：（源自网络）所用原件：1】QF：三相断路器或空开。2】KM：三相交流接触器。3】FR：热保护继电器.4]FU：熔断器。5】按钮开关两只，停止：红色，启动：绿色 所有原件都要根据电机M的型号来选择规格参数。

按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

启动：合上三相隔离开关QS，按起动按钮SB2，按触 器KM的吸引线圈得电，3对常开主触点闭合，将电动机M接入电源，电动机开始起动。同时，与SB2并联的KM的常开辅助触点闭合，即使松手断开SB2，吸引线圈KM通过其辅助触点可以继续保持通电，维持吸合状态。

个常开按钮+1个接触器+1个常闭按钮，组成三相异步电动机最基本的控制电路：连续启动。1个常闭按钮+1个常开按钮+1个常开常闭复合按钮+1个接触器，组成混合控制电路：连续与点动。

SBSBSB3是非自锁式按钮开关，其中SB1为停止按钮；SBSB3是启动按钮兼换向作用，附带常闭和常开触点各一个，作为启动、互锁的元件。过流保护器FR、熔断器FU分别是电动机主回路和控制回路的保护元件。QS断路器的用途是接通和断开主电源，并兼有短路、过流保护作用。

三相电机启动停止按钮开关怎么接线?

1、接线图如下：说明：启动按扭为SB1，停止按钮为SB2。按下SB2，KM得到电压吸合，辅助触点闭合实现自锁。此时电机运行。随即运行指示灯与线圈并联，指示灯开始亮。再按下SB1，KM线圈断电释放，此时电机停止运行。

2、】QF：三相断路器或空开。2】KM：三相交流接触器。3】FR：热保护继电器.4]FU：熔断器。5】按钮开关两只，停止：红色，启动：绿色 所有原件都要根据电机M的型号来选择规格参数。

3、接线要按原理图进行。（1）启动运行。按下按钮SB2→KM线圈得电→KM主触点和自锁触点闭合→电动机M启动连续正转。（2）停车。按停止按钮SB1→控制电路失电→KM主触点和自锁触点分断→电动机M失电停转。（3）过载保护。

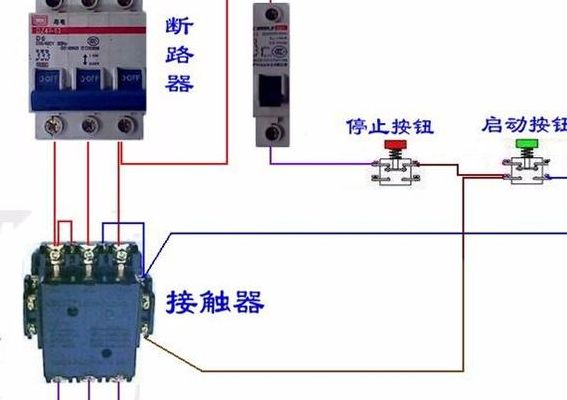

4、个三相电机，1个交流接触器，1个2个按钮的双联开关，可以做一个三相异步电动机连续启动控制线路。电原理图和实物接线图如下图所示。工作原理：启动时，按下启动按钮SB2→接触器KM线圈得电吸合→kM辅助常开触头闭合自锁→KM主触头闭合接通电动机主回路→电动机得电运转。

5、主电源接线：- 将380V AC电源的火线（L1）连接到接触器的A1端子。- 将380V AC电源的零线（N）连接到接触器的A2端子。 启停按钮连接：- 将启动按钮上的一个触点（一般是NO）连接到接触器的A1端子。- 将启动按钮上的另一个触点（一般是COM）连接到接触器的A2端子。

6、从描述上看红绿启动停止开关怎么接线，三相电机举例：动力部分：接触器6个主触头，上面三个接三相电源进线，下面3个端子接热继电器3个主端子进线。
