三相四线配电箱(三相四线配电箱接线教程)

十日日十日日 04-01 11 阅读

三相四线配电箱外接电线头要用铜鼻子吗

1、平方以上电线用铜鼻子 6平方及6平方以下单根铜芯不用端子 6平方及6平方以下多根铜芯用接线端头(线耳。

2、保护接零端子板与配电箱电气连接使用铜鼻子和其他设备相连。铜鼻子又称线鼻子、铜接线鼻子、铜管鼻,接线端子等,各地方和各行业叫法不一。是用于电线电缆连接到电器设备上的连接件。

3、接线端子头也就是俗称的铜鼻子,电缆头子都是要搪锡的,只不过在实际操作的过程中,很多单位都为了降低成本省略了,当然也不排除规范不熟悉,而没有做。

4、铜接头。需要用专用钳做。 评论| 2013-09-23 15:44zdfcsl|六级 俗话叫铜鼻子,学名及线耳或接线线耳。 评论| 2013-09-23 14:47家用电器维修技工张小浩|合作机构:知道网友专家 磷铜、黄铜。

低压配电柜

动力配电柜, 是配电箱的一种。配电箱分动力配电箱和照明配电箱,是配电系统的末级设备。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

低压配电柜是一种电气设备,用于对低压电力系统中的电能进行控制和配电。其主要作用是将输送到建筑物、场所或设备中的高压电能转换为低压电能,并将其配电到各个电器设备中。

高压柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。

低压开关柜的包装,应保证产品及附件,在整个运输和储存期间不会损坏和松动。低压开关柜的各个供电气连接的接触面(包括接地处的金属平面)在运输和储存期间应有防蚀措施。

三相四线电表需要配电箱吗

瓦380伏电表,和三相四线空开加漏宝需单相220V供电大的配电箱。

但负载的电流大小应与电能表相匹配。多只电能表配电箱线路。三只电能表配电箱线路如图1-1-2所示,电能表的连接方式与单只电能表的连线方式基本相同,也是1与3端进线,2与4端出线后经开关进入用户。

另外一根线直接接入PE端作为地线,不要接入漏电保护器。

三相四线和三相五线的配电箱外壳需要接入地下接地体。国际电工委员会(IEC)对基本供电系统的名称做了统一规定,即TT系统,TN系统,IT系统。

配电箱都要接地的,如果住户配电箱附件有接地点可以直接连接,如果没有则需要把接地引过去。

功能要求说明:没有无功损耗,可以用简单有功电能表。③负荷功率:30-60KW(主要负载类型:电灯、小功率空调、电热设备)。应用场合:门面或手工作坊、车间。

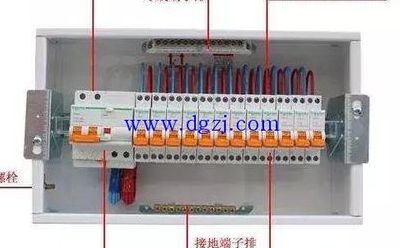

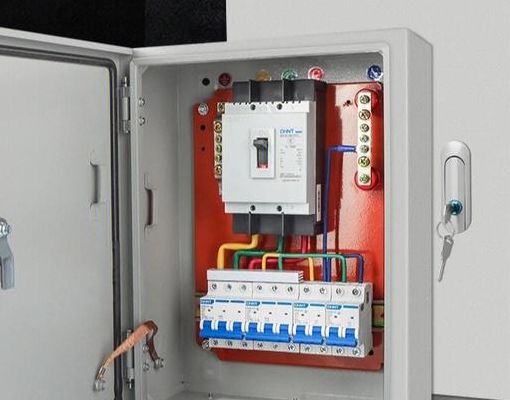

三相四线怎么接配电箱图片

首先,将三根相位线分别连接到电箱的三个相位端子上。这些端子通常标有LL2和L3的标记,根据电路图来确定每个线应连接到哪个端子上。然后,将中性线连接到电箱的中性端子上。这个端子通常标有N的标记。

首先在电表上可看到上下三列的线桩,一共有3组;接着取三根火线依次将上下两个线桩绕成一个相,这样就形成了ABC三个相;然后将每个相连的引出连接到电源开关上;后再接一条N线当中性线即可。

三相四线配电箱怎么接给三相四线配电箱接线的时候,首先我们能够通过电表看到有不同的线状,而且形成了三组,就需要从这三组电表上面取出火线,按照顺序上下两个线段要绕成一个相,这样就形成了三相。

三相四线的接线如图所示:农村里都是三相四线,没有三相五线;三相四线即:3根火线1根零线,没有地线。此处的零线就是变压器的中性线。

第一步:配电箱的作用是安装电气设备的电源供给与操作使用的中间设施。是电路的重要组成部分。看三相电和单相电组成两种电源电路。第二步:4根线接入4P开关里,有N标志的接零线。

三相电的电缆线中的四根线直接接在配电柜上,或三相四线空开上。两种接法:如果进户线入配电柜,那么,电缆线中的三根粗线(一般为黄、绿、红三色),直接接在配电柜中的主控空开上口。
