开关控制插座接线图（一位开关控制插座接线图）

带插座的开关怎么接线图解

1、接线图如下：火线、零线和地线需要正确连接插座的接口。火线应接入开关2个孔中的一个，在另一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内。地线接入插座3个孔中的E孔内。如果错接零线与地线，使用电器时会出现黑灯、开关跳闸等情况。

2、开关控制插座。火线接开关L开关L与插座L用短线连接，零线接插座N，地线接插座E(接地符号)。开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。

3、原理图如下：一个带有开关的插座至少需要三根线，分别是火线、零线和控制灯的线。接线步骤为：将插座的一个孔连接火线，另一个孔连接零线；开关一端接火线，另一端接灯泡，灯泡的另一端接零线。这样就可以控制灯泡的开关了。

开关带插座接线图是什么样的?

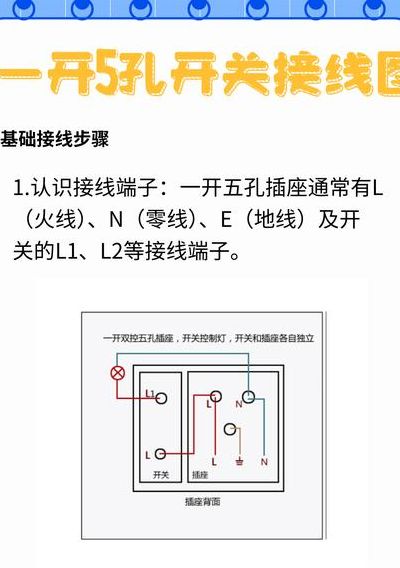

接线图如下：火线、零线和地线需要正确连接插座的接口。火线应接入开关2个孔中的一个，在另一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内。地线接入插座3个孔中的E孔内。如果错接零线与地线，使用电器时会出现黑灯、开关跳闸等情况。

电源插座带开关，并且这个开关去控制灯，只需要按照国家规范去连接即可。先将插座上的L端与开关的L端连接在一起，去接电源来的火线（国家规范为红、绿、黄色线），电源零线（国家规范为蓝色线）接在插座的N端上，电源保护地线（国家规范为花色线）接在插座的地符号上。

开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。用一小段电线，把L1和L连接起来，零线（绿线）进新插座的N线柱，火线（红线）进插座的COM线柱即可。

原理图如下：一个带有开关的插座至少需要三根线，分别是火线、零线和控制灯的线。接线步骤为：将插座的一个孔连接火线，另一个孔连接零线；开关一端接火线，另一端接灯泡，灯泡的另一端接零线。这样就可以控制灯泡的开关了。

开关控制插座怎么接线啊!

1、开关控制插座。火线接开关L开关L与插座L用短线连接，零线接插座N，地线接插座E(接地符号)。开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。

2、一开单控连接法很简单，只需将L1接火线，L接灯，零线接灯即可。二开双控连接法。双开双控也就是在二个地方同时可以控制一个灯，接线方法是：首先将两处开关的L1进行搭桥串联。多控开关接线如下，对应数字表示连接即可。多控开关6个端子接线如下，对应数字表示连接即可。

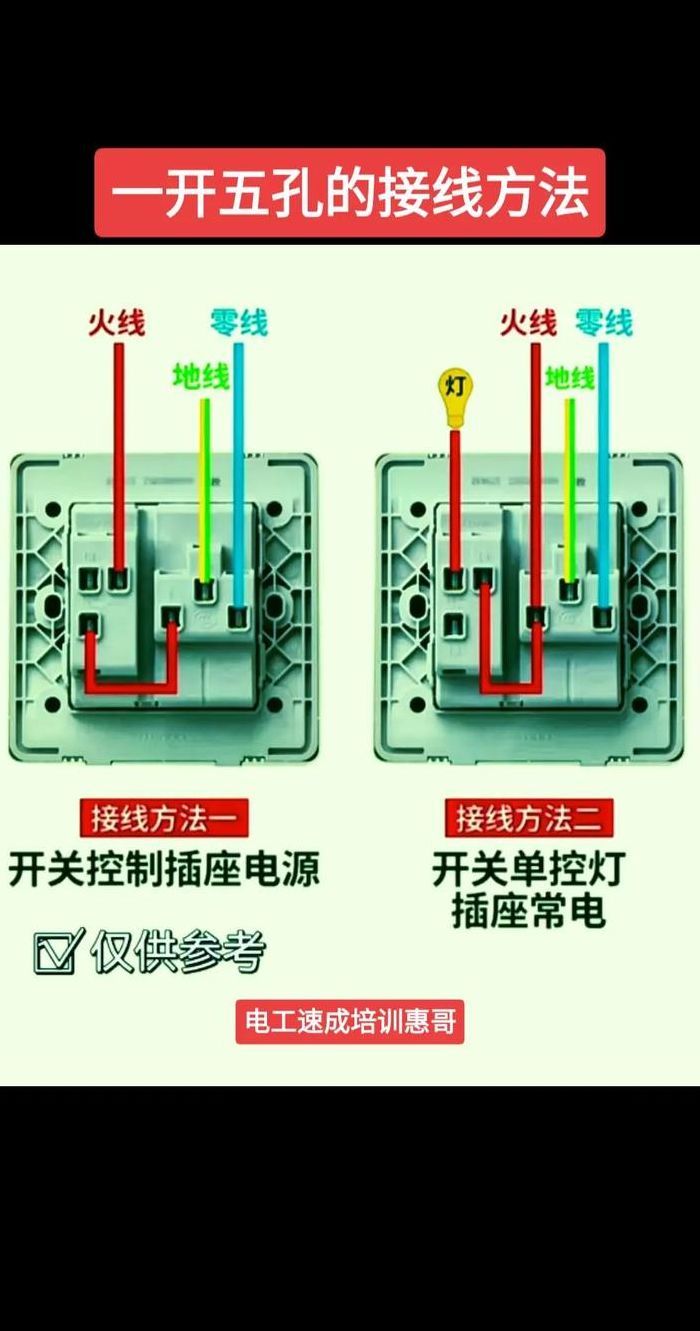

3、开关掌控插座正确接线方法如下：先区分电线，一般红色为火线，蓝色为零线，黄绿双色为地线。对于开关控制插座的情况，电源火线要先接入开关的一个接线端，从开关另一个接线端引出电线连接到插座的L接线端；零线直接接入插座的N接线端；地线接入插座的E（或类似标识）接线端。
