气缸内径尺寸对照表图（气缸内径标准值）

如何确定气缸的修理尺寸?

1、确定气缸修理尺寸的方法需综合考虑磨损量、磨损均匀性、磨损后的径向尺寸、磨损前名义尺寸以及零件加工余量等关键要素。对于轴类零件，确定修理尺寸时首先查阅汽车零件修理尺寸分级表，选取与实际磨损程度相匹配的尺寸级数，即选择等于或小于磨损后实际尺寸的级数作为修理尺寸。

2、修理尺寸计算公式为：修理尺寸 = 气缸最大直径 + 镗、珩磨余量。通常，镗、珩磨余量的取值范围为0.10 ~ 0.20mm。计算后的修理尺寸需与修理级数相对照。若与某个修理级数匹配，则按照该级数进行修理。如果计算结果位于两个修理级数之间，则应采取较大的修理级数进行气缸修理。

3、气缸的修理尺寸可按下式进行计算：修理尺寸=气缸最大直径+镗、珩磨余量。镗、珩磨余量一般取0.10-0.20mm。计算出的修理尺寸应与修理级数相对照，如与某一修理级数相符，可按某级数修理；如与修理级数不相符，应按其中大的修理级数进行气缸的修理。

4、即：在气缸上部距气缸上平面1omm处、气缸中部和气缸下部距缸套下部1omm处等三点，按a、b两个方向分别测量一次。注意不要在发动机修理台架上测量发动机气缸的内径，以防因缸体被夹紧变形而测量不准。量缸的方法。

5、采用定位锉缸时，还应考虑气缸的偏磨量，经反复测量之后确定相应的修理尺寸。汽油发动机气缸修理尺寸通常分为6级，它是在气缸直径公称尺寸基础上，还有几级加大0. 25 mm的修理尺寸，即+0.25mm， +0.50mm，+0.75mm，+ OOmm等。

6、自我测量尺寸大小首先需要计算被磨损气缸的程度，一般来说，直径为0.1mm~0.2mm之间，需要确定他的尺寸加上它的损磨余量。需要购买相应的器具对气缸进行测量，像那些较为微小的细节，往往采用更加精确的工具方便测量。如果测量一次，误差程度往往很大所以需要多次测量，根据平均值来进一步确定气缸尺寸的大小。

气缸型号尺寸怎么量

1、测量气缸型号尺寸的方法如下： 准备工具：- 使用卡尺来测量气缸的外径、内径以及长度。- 使用千分尺或深度尺来测量气缸的壁厚。 观察气缸：- 查看气缸上的标记，了解其型号及尺寸信息。这些信息通常标注在气缸的一端或侧面。- 如果没有找到相关信息，可以查阅产品说明书或联系生产商获取。

2、气缸测量的步骤：首先要清洁缸筒然后把百分表调整到缸筒的名义尺寸；分别测量纵向和横向的上、中、下共6个缸径尺寸；其中与名义尺寸偏差最大的尺寸，认定是这个缸筒的磨损后的缸径最大的磨损尺寸与缸径的最大公差相比较的数值就是磨损量。

3、直接测量法、间接测量法。直接测量法：用卡尺或者外径千分尺直接测量气缸内径。间接测量法：先测量气缸筒的直径，再测量活塞的高度，然后计算出气缸的容积。

4、将百分表芯轴插入测量表杆上端，与表杆内活动杆接触后，大指针旋转10个格左右，拧紧锁紧螺母即可。选用适宜的测量接杆装在表杆下端横向活动测杆上，将内径量表插入汽缸未磨损部位，适当旋出横向活动测杆上的接杆，当百分表的大指针转动1～5圈时，拧紧接杆上的锁紧螺母。

5、使两个外测量爪之间距离略大于被测物体；一只手拿住游标卡尺的尺架，将待测物臵于两个外测量爪之间，另一手向前推动活动外测量尺，至活动外测量尺与被测物接触为止；读数。注意：测量内孔尺寸时，量爪应在孔的直径方向上测量。测量深度尺寸时，应使深度尺杆与被测工件底面相垂直。

6、气缸测量的步骤包括以下几个方面： 首先对缸筒进行彻底清洁，确保表面无油污和污垢。清洁后，将百分表调整到与缸筒名义尺寸相匹配的位置。 接着，进行缸径尺寸的测量。这涉及到在纵向和横向方向上，分别于上、中、下三个位置各测量一次，共计六个测量点。

ngk火花塞型号的完整对照表是什么?

以下是ngk火花塞型号的完整对照表：NGK火花塞型号开头第一个字母，是代表火花塞的螺丝直径。如A代表18mm的丝扣，B代表14mm的丝扣，C代表10mm的丝扣，D代表12mm的丝扣，E代表8mm的丝扣，BC代表14mm的丝扣，BK代表14mm的丝扣，DC代表12mm的丝扣等。

最常见的ngk火花塞型号开头的第一个字母是火花塞的螺纹直径，如B代表14mm螺纹，C代表10mm螺纹，D代表12mm螺纹等。举个例子：比如火花塞ngk6e，BK代表螺纹直径14mm，ISO标准长度的火花塞，R代表内置电阻式，6代表发热量，E代表螺纹旋入长度19mm。

NGK火花塞型号众多，常见的型号对照表如下： 万公里系列火花塞型号对照表：NGK 5704 NGK 5703 NGK RACE 四件套装型号 高性能火花塞系列型号对照表：NGK SE+ NGK BKR系列 以下是关于NGK火花塞型号对照表的 NGK火花塞是汽车发动机中的重要部件，负责点燃混合气体以产生动力。

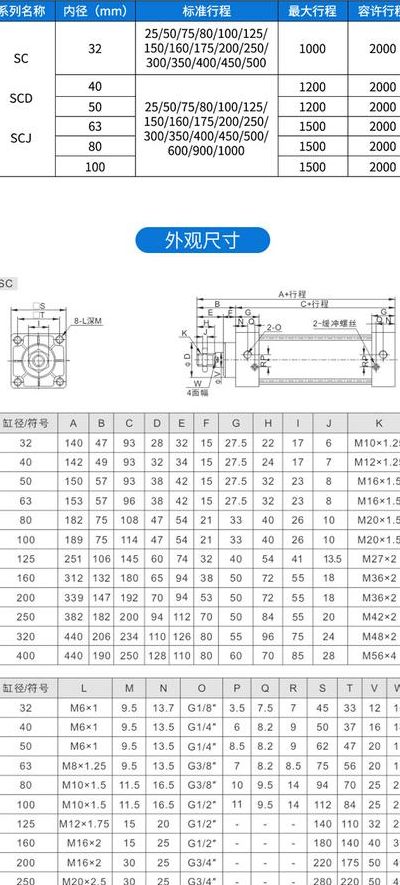

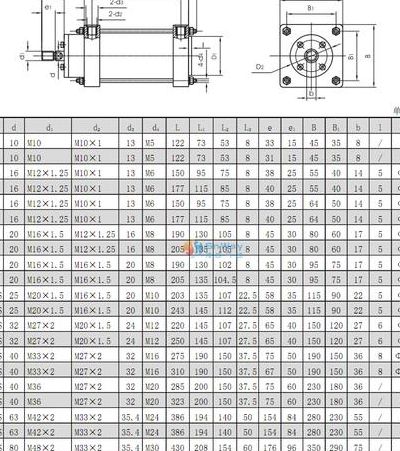

气缸缸径与推力对照表

1、首先要确定的是气缸缸径的范围。根据机械行业的技术标准，标准气缸缸径的范围是8-450mm，针对特定应用，也可以设计和制造缸径小于8mm和大于450mm的气缸。其次要制定的是气缸推力和缸径关系的对照表。

2、至50mm的气缸，推力则提升到5至17N。100至200mm的气缸，推力区间为50至125N，而200至400mm的气缸推力则在150至400N。值得注意的是，对于直径在400至450mm的大型气缸，其推力范围大约在400至600N。

3、气压0.5Mpa（0985811公斤力/平方厘米（kgf/cm2））缸径50mm（5cm）气缸截面积=14X（5/2）^2=163（平方厘米）所以，0.5Mpa下的理论出力=0985811*163=100.085（公斤力）。气缸推力计算公式是：F=P*A-f。

4、缸径气缸推力为1896kg，根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

5、到50毫米的缸径，推力在5到17牛顿；100到200毫米的缸径，推力提升至50到125牛顿；200到400毫米的气缸，推力范围在150到400牛顿；而对于400到450毫米的气缸，推力大约在400到600牛顿。这些数值是通用的，但针对特定应用，可以根据客户的特定需求，定制推力超过450牛顿的气缸设计对照表。

6、气缸活塞杆上的推力F1为π/4乘以D2（气缸管内径）的平方乘以P（气源压力）乘以（负载率，慢速时约为65%，快速时约为30%）。气缸活塞杆上的拉力F2为π/4乘以（D2-d2）（D2为气缸管内径，d2为活塞杆直径）的平方乘以P乘以。简化而言，气缸输出力与行程长短无关。
