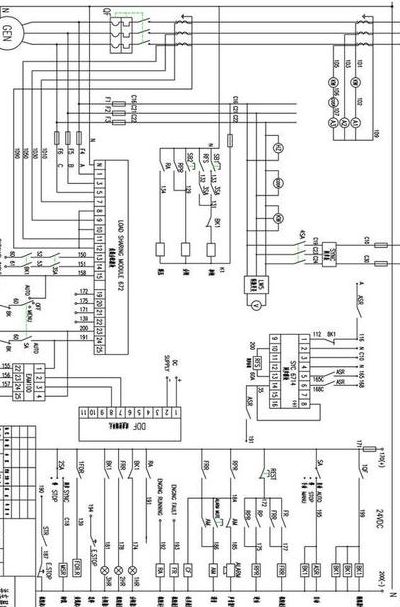

发电机组并机柜（发电机组并机柜接线图）

柴油发电机如何实现同期并网,并网柜是否要对柴油发电机的转速进行调节或...

，在同期并列盘上可以反映两侧电压误差，调整励磁电流，将电压调整相同。7，在同期并列盘上可以反映两侧频率误差 ，调整发电机转速，将频率调整相同。8，将同期并列盘上的“整步表切至投入位置。

过去采用手动同期，调整发电机的驱动机械转速，使得发电机与电网频率相同；同时调整发电机励磁，使得发电机电压达到额定电压；然后不断微调驱动机械，使得发电机的电压相位也和电网电压相位基本同步，然后手动合上发电机出口开关。

频差和电压差检测单元：用于检测发电机电压和系统电压之间的频差和电压差，并将其传输给频差控制单元和电压差控制单元。通讯接口：用于与发电机组、励磁系统、监控系统等进行通讯，实现数据交换和控制命令的传输。

由于柴油发电机组可用于常用、备用和应急等3种情况，因此不同用途对柴油发电机组的要求就有所区别。

柴油发电机组收到市电失压的讯号后启动，确认市电失压，切开转换柜市电开关，合上转换柜发电开关，启动机房的进风和排风机。柴油发电机组手动启动 室内气温低于20℃时，开启电加热器，对机器进行预热。

开机并网，主要是调整发电机的电压和频率和网上一致。并网之前，由气门的大小决定发电机转速，气门大，转速快，气门小，转速慢。并网以后，发电机的转速已经和电网严格同步，转速和气门的大小没有关系，永远都是3000转。

发电机没有并机柜可以并机吗

1、可以并机的，不过需要并机柜，只要瞬时电压、频率、相位相同俗称三同时，就可以并 不过建议直接买个20KW的了，一般300KW以上才考虑并机的。

2、电子调速型发电机组；相序相同；电压相等；频率相同；相位相同。自动并机屏：最实用的自动化系统。具有手动并联屏的所有功能。

3、可以。单独机组供电，又不是并机，没问题。一台发电机中性点接地，两台机组的零线接一起，这样两台机组形成一个系统，单独供电没问题。有时提到分开是为了每个机组带接地保护，好检测接地故障的。

4、一般建议采用全自动并机柜。尽量不用手动并机。因为手动并机的成功或失败取决于人为经验。柴油发电机手动并机的可靠成功率等于0。

5、陆用并机对电机IP等级无特殊要求（通常情况下陆用发电机IP等级为22），如两台机器并机可以用两个并机柜也可以用一个并机柜。

6、多台发电机并联，是可以的。但必须保证每台发电机的输出功率（电流）在额定范围内，否则有可能造成某台发电机过载，并引发连锁反应，导致所有发电机损坏。并联电源均流的简单做法是在输出端串联一只大功率小阻值的电阻。

发电机组并机柜的介绍

1、柴油发电机并机柜并机原理：并机一般指两台或多台以上的发电机组或变压器，联合在一起向负荷供电。

2、柴油发电机组并机柜有以下优点：提高供电系统的可靠性、连续性因为多机组并联成一个电网，供电的电压和频率稳定，可以承受较大负荷变化的冲击。

3、具有逆功、过流、短路、机械故障、市电浮充电器故障指示和保护功能。可以与ATS柜联合使用，市电来后，机组自动延时切除，负载转到市电端；市电故障时，机组自启动，负载转到发电机端。这其中的转换中，市电总是优先的。

多台发电机组并机及并机柜的优点

并机及并机柜的优点 并机柜有以下优点：提高供电系统的可靠性、连续性因为多机组并联成一个电网，供电的电压和频率稳定，可以承受较大负荷变化的冲击。

同步并机准确，无冲击，并机时间短（不超过3秒）。根据负载需要待并机组自动并机或解列，使运行更为经济。多台机组并机工作时，负载分配差值小于5%，保证了机组运行的可靠性。

增加供电的稳定性，在其中一台机组检修时不用断开电路回路而只要断开检修机组即可，不会影响到供电。几台小机组并联运行就等于一台大机组向电网供电，从而减少供电电缆，降低供电损耗。

多台发电机组并机运行，可以满足负载变化的需求，大大降低发电机组运行成本，因此，市场上对发电机组的并联需求也越来越多。

柴油发电机并机柜并机原理：并机一般指两台或多台以上的发电机组或变压器，联合在一起向负荷供电。
