电流继电器（电流继电器工作原理）

常见的继电器有哪三种

常见分类为三种：通用继电器、控制继电器、保护继电器。电磁继电器 一，通用继电器既有开关的作用，又有保护功能，常见的有电磁继电器和固态继电器。

一般来说，我们最常用的继电器有三种：通用继电器、控制继电器和保护继电器。通用继电器这种继电器分为电磁继电器和固态继电器，具有保护功能和开关功能。

常用的继电器有直流电磁继电器、交流电磁继电器、固态继电器、时间继电器。其中直流电磁继电器有5V、12V、24V、36V之分，而交流电磁继电器有110V、220V、380V等。

常用的继电器主要有电磁式继电器、干簧式继电器、磁保持湿簧式继电器、步进继电器和固态继电器等。

继电器的工作电流是多大?

一般来说，对于标准型的中间继电器，线圈的吸合电流大约为50至60毫安，维持电流大约为30至40毫安。然而，如果是非标准的大型中间继电器，最大电流可以接近接触器的电流，约为500毫安左右。

例如，工业控制用继电器的额定电流一般在5A-50A之间，而一般家庭用的插座、开关继电器的额定电流一般只有10A-16A。另外，继电器的电流也可以根据其设计原理和功能需求进行计算或估算。

线圈的电阻不同，电流也不同。通常5A左右的，为10毫安培左右，20A左右的，为50毫安培左右。

对于小型电子继电器，例如用于电信设备、计算机和其他类似的设备，工作电流可能在几个毫安到几十毫安之间。这些继电器通常用来控制低功率电路或者作为信号处理的一部分。

电流继电器如何接线

1、当继电器的线圈断电时，继电器的公共端与常开触点断开，公共端和常闭触点会闭合。此时电流不会流过被控电器，被控电器停止工作。当给继电器的线圈供电时，继电器的公共端将通过常开触点闭合，公共端将通过常闭触点断开。

2、电流保护的接线方式有：三相三继完全星形接线，两相两继电器接线，两相三继电器接线。

3、继电器的接线法：886为继电器启动讯号的输入端（小电流的输入），87和87a为输出端（大电流流出端），30就是供给大电流的来源（一般都是接到电瓶的正极）。

电流继电器工作原理

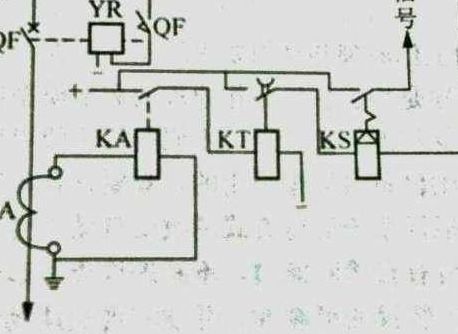

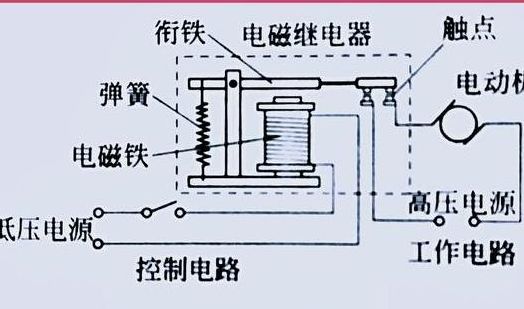

电流继电器工作原理是在线圈的两端加一些电压，线圈就会流过电流来产生电磁反应，铁片就会在磁力的吸引下吸到铁芯上，由此来带动衔铁动、静触点的开合，达到切断电源的目的。

第二是电流继电器的工作原理：电流继电器一般采用的是进口集成电路组成的，被测量的交流电流在经过隔离交流器以后，就会得到与被测电流成正比的电压U1。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

它的基本原理是利用电磁效应来控制机械触点达到通断目的。作用过程 作用过程为：给带有铁芯线圈通电——线圈电流产生磁场——磁场吸附衔铁动作通断触点。继电器有常开触点和常闭触点，动触点就是一个公共端。

电磁型电流继电器是电流从线圈中穿过，电流过大时，就会使磁力加强吸合磁铁，触点动作。电磁型时间继电器有两种，气囊式和发条式。

将电流继电器线圈串接在主电路中，感测主电路的工作电流，电流继电器的过电流参数整定值一般为被保护线路额定电流的1～4倍。

电流继电器的符号是什么?

继电器的符号通常由两个字母组成，第一个字母是K，代表继电器，第二个字母是代表继电器的类型。

KV。继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

新电气图形符号表示：继电器(统称)，单字母表示：K 细分时应用双字母表示。
