主板复位电路(主板复位电路易坏元件)

十日日十日日 10-02 16 阅读

主板没有时钟和复位信号的维修方法

1、维修方法:首先检查主板上的时钟晶振和复位电路是否正常工作,然后尝试重新插拔或更换相关硬件组件,如BIOS芯片、CMOS电池等,最后如果问题依旧存在,可能需要考虑更换主板。

2、修复这个问题的第一步是确认是否确实没有时钟芯片。如果是因为时钟芯片损坏或丢失,可以考虑购买一个新的时钟芯片并替换掉原来的。如果是因为与时钟芯片相关的电路故障,可能需要借助专业的电子技术来修复。在修复主板时,需要特别注意选购合适的时钟芯片。

3、,检查,dmi总线,换南桥。2,北桥的问题,CPU电压出来了,证明电源好信号是正常的,换北桥。3,无复位,查供电,有的板子插上假负载不显示正常供电,要放CPU的。

4、主板没有pcie时钟电平解决办法:首先要先检查一下时钟芯片与其周边的电路是否有腐蚀或进入水现象。用万用电表的欧姆档去测量腐蚀位置。可以用其他接口配对,比如pci-e就可以转成pci,去网上商城搜pci-e转pci。

5、通常是33V或5V在8XX系列芯片组的主板中,固件中心B205和时钟发生器芯片也有复位信号,且复位信号由南桥直接供给,常态为33V,复位。

怎样判断主板时钟电路复位电路是否正常?

1、如一台使用PLASMA数控系统的大型加工中心,系统不能启动,CRT无报警显示。经检查±5V、±12V、±24V电源电压正常,时钟电路正常。怀疑是系统主板的问题,在检查复位电路时,发现CPU复位端无复位脉冲。进一步检查发现复位端一个3k/0.5W电阻开路,更换后系统启动正常。

2、可以用诊断卡判断,一般诊断卡上都有时钟复位灯,时钟要常亮为正常,复位为一闪即灭为正常。

3、检查时钟晶振和复位电路:时钟晶振是主板上的一个重要元件,它提供主板所需的时钟信号。如果时钟晶振损坏或工作不正常,主板就无法获得正确的时钟信号,导致无法启动。复位电路则负责在开机时将主板上的各个部件复位到初始状态。如果复位电路有问题,主板也无法正常启动。

4、如果所有复位测试点在短接RST之后,都没有电压跳变,说明南桥没有工作,查其他供电时钟是否正常,如果供电时钟正常,南桥坏,如果只是个别测试点不正常,查不正常测试点到南桥之间的线路。

5、IRDY,主设备准备好,有IRDY信号时才闪亮,否则不亮。OSC,振荡,ISA槽的主振信号,空板上电则应常亮,否则停振。FRAME,帧周期,PCI槽有循环帧信号时灯才闪亮,平时常亮。RST,复位,开机或按了RESET开关后亮半秒钟熄灭必属正常,若不灭常因主板上的复位插针接上了加速开关或复位电路坏。

6、经检查±5V、±12V、±24V电源电压正常,时钟电路正常。怀疑是系统主板的问题,在检查复位电路时,发现CPU复位端无复位脉冲。进一步检查发现复位端一个3k/0.5W电阻开路,更换后系统启动正常。这样可以么?怎样判断主板时钟电路复位电路是否正常?时钟电路主要是在系统主板上,它是大规模集成电路赖以工作的基本条件。

电脑主板复位电路短路怎么办

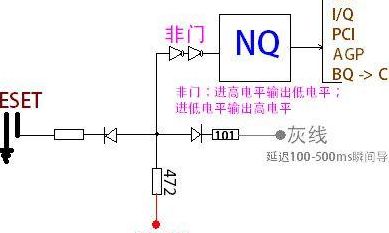

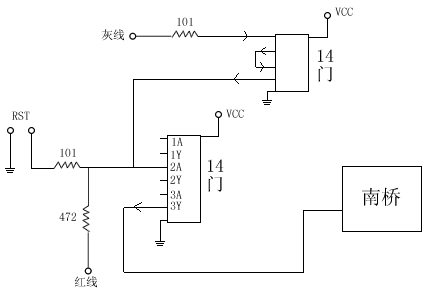

哪一个位置的复位电路短路?可以用断开法,断开I/O芯片和南北桥试试哪位置短路。

复位电路产生的复位脉冲把程序计数器清零,使CPU从存储器中调出初始化文件,对各控制芯片端口进行初始化。如果复位电路不良,系统会发生紊乱、死机等故障。一般用示波器观察复位脉冲时,应反复通断电源,在开关每次接通的瞬间观察复位脉冲。复位脉冲应为理想的矩形方波。若无复位脉冲,应检查复位电路中的电阻、电容、晶体管等。

复位电路产生的复位脉冲把程序计数器清零,使CPU从存储器中调出初始化文件,对各控制芯片端口进行初始化。如果复位电路不良,系统会发生紊乱、死机等故障。一般用示波器观察复位脉冲时,应反复通断电源,在开关每次接通的瞬间观察复位脉冲。复位脉冲应为理想的矩形方波。

检查方法为开机后拔掉与主板PW_ON接口相连的面板开关,直接用小螺丝刀短接跳线,观察主机是否还出现4秒关机故障。如果故障消失,就可以断定开关电路存在问题。

在计算机启动过程中,主板复位电路会发出一个复位信号,确保所有硬件组件都从已知的初始状态开始运行。这个信号会重置中央处理器(CPU)的内部寄存器和内存控制器,以及其他关键硬件设备的状态。通过这样做,系统可以确保在加载操作系统和应用程序之前,所有硬件都处于一致和可靠的状态。

复位电路的工作原理可以通过图解来理解:当电源VCC接通时,电容C开始充电,通过10K电阻,使得单片机进入复位状态。几毫秒后,随着电容充满,电阻上的电流减为0,电压也降至0,此时单片机进入工作状态。在工作过程中,按下S键,电容会放电,再次触发复位。

复位电路主板复位概况

1、PCI的复位信号在正常状态下为3V或5V,复位时为0V。AGP总线的复位信号与PCI共享,同样可能由南桥直接控制,常态高电平,复位时低电平。北桥的复位信号通常与PCI和AGP共享,且CPU的复位信号由北桥提供,I/O的复位则直接由南桥供给,电压通常为3V或5V。

2、主板复位电路是计算机主板上的一种重要电路,用于在启动或异常情况下重置系统到初始状态。在计算机启动过程中,主板复位电路会发出一个复位信号,确保所有硬件组件都从已知的初始状态开始运行。这个信号会重置中央处理器(CPU)的内部寄存器和内存控制器,以及其他关键硬件设备的状态。

3、I/O的复位信号是由南桥直接供给,通常是3V或5V。在8XX系列芯片组的主板中,固件中心(B205)和时钟发生器芯片也有复位信号,且复位信号由南桥直接供给,常态为3V,复位时为0V。

4、复位电路也是存在于系统主板上的电路,它是大规模数字集成电路特有的电路。微处理器、接口电路等都有复位端子。复位电路产生的复位脉冲把程序计数器清零,使CPU从存储器中调出初始化文件,对各控制芯片端口进行初始化。如果复位电路不良,系统会发生紊乱、死机等故障。

单片机复位电路求指教

按键复位 按键复位电路 手动按钮复位需要人为在复位输入端RST上加入高电平 。一般采用的办法是在RST端和正电源VCC之间接一个按钮。当人为按下按钮时,则VCC的+5V电平就会直接加到RST端。手动按钮复位的电路如所示。

单片机复位电路就是给单片机RESET端一个短暂的低电平信号。图一利用电容不能突变,使上电时给出一个低电平复位信号,随着电容的充电,延时一定时间解除。图二用于工作中复位,手动按钮按下强制给出低电平复位信号,松开解除复位。图三就是二者结合,包括了上电复位和手动复位。

当单片机上电瞬间,由于电容电压不能突变,会使电容两边的电位相同。此时,RST引脚为低电平。随后,随着时间推移,电源通过电阻对电容充电,当电容充满电时,RST引脚变为高电平。 在正常工作状态下,单片机需要高电平复位。当单片机上电瞬间,由于电容电压不能突变,会使电容两边的电位相同。

其实这个电路是具有【上电复位】和【手动复位】双重功能的,起到上电复位的作用的就是【电解电容】的功劳,而手动复位自然就是接Vcc的【按键】了。
