蜂鸣器原理图（蜂鸣器原理图直接接地线可以吗）

蜂鸣器的电路原理图

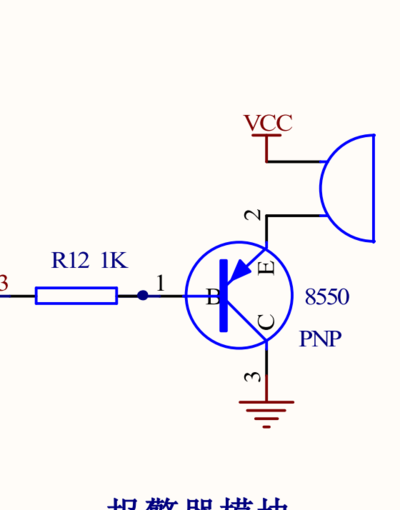

1、图1和图3采用的是NPN型三极管驱动，图2和图4采用的是PNP型三极管驱动。如图所示，四种驱动蜂鸣器的电路。采用图1和图3方，法驱动，蜂鸣器工作电压可以随便取，只要不超过管子的极限参数即可。如图1，采用这种方法驱动蜂鸣器，在用STC89C52的任何IO口控制，蜂鸣器都能响。采用这种方式接，蜂鸣器没有图3响。

2、压电式蜂鸣器的结构图 压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。当加入交流电压后，会因为压电效应而产生机械变形延长及收缩，利用此特性使金属片振动而发出声音。

3、从电路来看，有源的、无源的蜂鸣器，都可以放在这里工作，但是它们的程序不同。 只是从电路看，看不出来。两个电阻并联，是为了安装工艺的要求，一般在售后服务中，非常有用。如果客户要求声音大一些，就可以在现场，再焊接上一个电阻，而不用取下原来电阻，以免造成电路板的微小损伤。

4、原理如下：89C51的P7口输出高电平时，电压通过电阻R1夹在NPN三极管的发射结上，NPN三极管饱和导通，蜂鸣器的负极接地，因此蜂鸣器得电工作，发出蜂鸣声。反之三极管截止，蜂鸣器的负极对地开路，因此蜂鸣器不工作。

5、所以c345，346通过d66向c343负极充电。而c245的负极本来就已经低于0v现在又被343抽走一部部分电荷电压变得更低了。过程已经明白了 前面mos管和电感构成boost升压电路。当mos管高频开关时，关断期间c343，c351的正极电压不止12v而回更高，所以导致vbat端口输出电压更低。低到-100v？那不足为奇。

空调蜂鸣器工作原理

1、格力空调蜂鸣器的原理及功能详解 格力空调蜂鸣器是一种重要的电子元件，被广泛应用于格力空调产品中。蜂鸣器主要通过震动发声的方式来进行音频提示或警报。格力空调蜂鸣器通过电信号控制工作，当空调系统需要发出音频信号时，蜂鸣器就可以被触发，发出相应的声音。格力空调蜂鸣器的主要功能是提供警报和提示功能。

2、有源自激型蜂鸣器的工作发声原理是：直流电源输入经过振荡系统的放大取样电路在谐振装置作用下产生声音信号，有源自激型蜂鸣器的工作发声原理图如下：无源他激型蜂鸣器的工作发声原理是：方波信号输入谐振装置转换为声音信号输出，无源他激型蜂鸣器的工作发声原理图如下：（图文整理自网络，版权归原作者。

3、有源蜂鸣器是指内部具有振荡器件的蜂鸣器，其内部电路会产生电信号，通过电信号来驱动振荡器件产生声音。相比之下，无源蜂鸣器是指没有内部振荡器件的蜂鸣器，需要外部电路或信号来产生声音，如压电陶瓷蜂鸣器或压电石英晶体蜂鸣器。

4、蜂鸣器是一种一体化结构的电子讯响器，属于电子元器件的一种，采用直流电压或者交流电压供电，广泛应用领域：计算机行业打印机、复印机、报警器行业、电子玩具、农业、汽车电子设备行业、电话机、定时器，空调，医疗设备等电声行业、环境监控。

5、有源自激型蜂鸣器的工作发声原理是：直流电源输入经过振荡系统的放大取样电路在谐振装置作用下产生声音信号。电路原理：PORTC.3/T0 作为I/O 口通过三极管Q2 来驱动蜂鸣器LS1，而PORTC.2/PWM0 则作为PWM 输出口通过三极管Q1 来驱动蜂鸣器LS2。

单片机蜂鸣器工作原理是什么?哪位高手可以指教一下

有源自激型蜂鸣器的工作发声原理是：直流电源输入经过振荡系统的放大取样电路在谐振装置作用下产生声音信号。有源蜂鸣器和无源蜂鸣器的主要差别是：二者对输入信号的要求不一样，有源蜂鸣器工作的理想信号是直流电，一般标示为VDD、VDC等。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“ZZG”、“LB”、“JD”等）表示。那么蜂鸣器工作原理是什么，下面就带大家一起了解下蜂鸣器的知识吧。

电路原理如图所示，不难看出，图中电路是常规的电话机振铃电路的变型。a、b分别是电话机入户线的正、负两端。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。多谐振荡器由晶体管或集成电路构成，当接通电源后（5~15V直流工作电压），多谐振荡器起振，输出5～5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

而有源蜂鸣器内部有振荡器，所以只需要提供电压（高电平）就能发声，它们的原理不同，你提到的应该是前者。举例说明吧，你定义 一个IO连接蜂鸣器。比如，sbit fmq=P1^0； 再来个500US延时函数。
