抽水马桶(水箱)的工作原理 抽水马桶由以下主要部分组成：进水管、出水管、渗水管、水塞(进水和出水)、浮球、放水旋钮及杠杆。一定要弄清以上各部件在工作中的作用。放水时，扳动放水旋钮，旋钮通过杠杆将出水塞拉起。

如果马桶出现故障，上水阀无法闭合，溢流管可防止水箱中的水溢出。

马桶内部结构图如下：便池虹吸装置。虹吸现象会让马桶里面的水马上的进入下水道，而马桶中的水没有了以后，空气自然的就会进入到虹吸管里面，再后来你就会听到声音，虹吸过程就完成了。马桶冲水装置。

马桶的整个给水和排水的结构是怎样的,为什么马桶要做暗水箱?

1、马桶被悬挂，水箱被隐藏，减少了卫生间很多的卫生死角，这样打扫起来就比较方便，清洁也比较方便，用抹布或拖把就可以拖干净。

2、冲水效果佳 隐蔽式水箱的安装高度要高于传统马桶的水箱，因为落差更高，所以选择隐蔽式水箱能带来更佳的冲水效果。选择多样化 隐蔽式水箱类型多样化，适合壁挂式马桶、蹲便器、落地式马桶等。

3、所谓的虹吸原理指的是当坐便器在排污时，马桶内的水位一旦超过坐便器下的S形弯，就会形成虹吸现象，这个时候强大的压力就会将水和污物一起排走，当污物排出后，坐便器将会释放出少量水，形成水封。

4、这样水箱内又盛满水。马桶结构当进水管因故障而漏水时(如：进水塞不能堵住进水口或进水管破裂)，水箱内水面会不断升高，最终将溢出水箱。而渗水管的设置就解决了这个问题。

5、马桶结构--供水装置供水单元使用阀门来控制水开关。当水中充满浮子(或水满浮子)时，该阀门会使水流入水箱。当水箱中的水位下降时，浮动块也会下降。

马桶的内部构造是什么?

抽水马桶由以下主要部分组成：进水管、出水管、渗水管、水塞(进水和出水)、浮球、放水旋钮及杠杆。一定要弄清以上各部件在工作中的作用。放水时，扳动放水旋钮，旋钮通过杠杆将出水塞拉起。这样水箱的水就会放出。

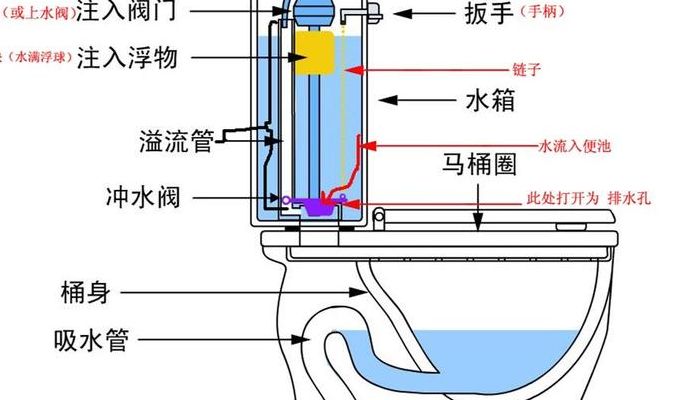

如图所示，马桶的内部结构主要由水箱、水阀、冲水阀、底阀、排水管和底部陶瓷盆等组成。水箱 水箱是马桶的上部分，主要用来存放水。在冲水时，水箱内的水会通过水阀和冲水阀进入底部陶瓷盆中，起到冲洗的作用。

抽水马桶的结构其实并不复杂，主要由水管、进水管、出水管、防渗水管、放水旋钮、浮球和杠杆这几部分组成。从专业角度来说，抽水马桶原理主要依靠虹吸作用。

马桶的内部构造是怎么样的马桶的内部结构——进出水管马桶设计比较的贴心，所以它的进出水管设计就是产品比较突出的一个方面。要说恒洁马桶的构造，通过进水管和出水管，马桶才能够完成水的输送，才能够实现冲水。

马桶结构有哪些老式抽水马桶结构相比于新式抽水马桶结构来说，老式的抽水马桶结构还是比较简单的，主要组成部分有进水管、渗水管、出水管、水塞(进水和出水)、放水旋钮、浮球、杠杆。

抽水马桶结构图

抽水马桶由以下主要部分组成：进水管、出水管、渗水管、水塞(进水和出水)、浮球、放水旋钮及杠杆。一定要弄清以上各部件在工作中的作用。放水时，扳动放水旋钮，旋钮通过杠杆将出水塞拉起。这样水箱的水就会放出。

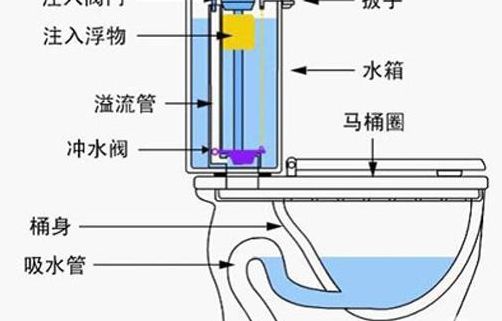

抽水马桶结构图如图所示 抽水马桶由以下主要部分组成：进水管、出水管、渗水管、水塞（进水和出水）、浮球、放水旋钮及杠杆、补水机关、水箱、便池（便池有连通水箱的弯管）。

桶的整个给水和排水的结构图 为什么马桶要做暗水箱：马桶部分由：软管、控制水阀、排水口、下水口、冲水孔和下水管组成。马桶部分的结构比水箱部分要简单很多，抽水马桶主要的工作部件主要集中于水箱部分。
