消防应急灯接线图（消防应急灯接线图三线怎么接）

消防应急电源接线图

消防应急灯的接线方法：非持续式：特点：平时不亮，停电后自动转换为应急照明。持续式：特点：平时亮，停电后自动转换为应急照明。可控式：特点：可对应急灯具平时的开或关进行控制，停电后应急灯立即点亮。K为控制开关，该接法为应急灯最常见的接法。备注：黄、绿色线接地。

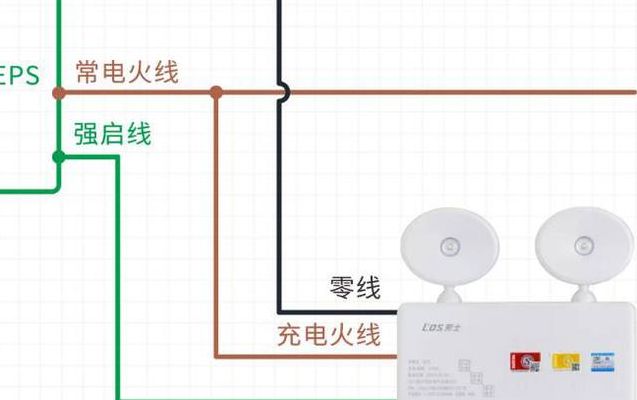

消防应急灯强启线是指在不断电的情况下强制启动应急灯，火线（L）接到空气开关上，强制点亮线（L）接到接触器上，零线（N）接到零排上，地线（PE）接到地排上。扩展材料：消防强切模块接线图消防强切模块接线方法是进线，信号(Z1，Z2)电源(D1，D2)，出线，反馈信号和启动信号。

连接方法：应急照明与应急电源连接时，各应急灯具宜设置专用线路，中途不设置开关。二线制和三线制型应急灯具可统一在专用电源上。各专用电源的设置应和相应的防火规范结合。应急电源与灯具分开旋转的，其电气连接应采用耐高温电线，以满足防火要求。

如图所示：这种开关的工作原理，其实和普通按钮开关的工作原理差不多，由常开触点、常闭触点组合而成，在四脚按键开关中，常开触点的作用，就是当压力向常开触点施压时，这个电路就呈现接通状态；当撤销这种压力的时候，就恢复到了原始的常闭触点，也就是所谓的断开。

火灾应急照明强启线路跟普通方式应急照明线路差异不大，通常都是四线制，包括正常照明线兼充电线、强启线、零线（N）、保护接地线（PE）。本文仅对火灾应急照明强启四线制进行讨论，其它线制的控制和接线方式是从四线制的基础上演变而来的。

如图所示：首先消防应急灯按控制方式是不同的，一般可分为无控制和就地控制以及集中控制。而且安灯具点亮时间也是不同有常量和火焰或停电时才亮。一般从应急灯具接出来的线，最多的情况下是有4根的，一根是照明线而一根是充电线过检测线另一根是n线，还有一根是pe线。

应急灯具的接线：我们先来讲只含有应急光源且自带电池的应急灯具，即只含有一个光源。从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线，如下图：充电/检测线一端接市电，另一端接应急灯具的自带电池。

首先使用改锥将LED消防应急灯下方的螺丝拧下来。拧下螺丝后，就可以将LED消防应急灯的盖子打开。打开盖子后，可以看到连接电源的两根火线跟零线。将LED消防应急灯的控制板从LED消防应急灯面板上拆卸下来。拆卸下控制板后，将控制板排线插入到LED消防应急灯的主板上。

应急电源与灯具分开旋转的，其电气连接应采用耐高温电线，以满足防火要求。二线制该接法是专用应急灯具常用接法，适用在应急灯平时不作照明使用或24小时持续照明用（LED标志灯就属于此种类），待断电后，应急灯自动点亮。

非持续式：特点：平时不亮，停电后自动转换为应急照明。持续式：特点：平时亮，停电后自动转换为应急照明。可控式：特点：可对应急灯具平时的开或关进行控制，停电后应急灯立即点亮。K为控制开关，该接法为应急灯最常见的接法。备注：黄、绿色线接地。

LED应急电源有很多种，大体分为全功率应急和降功率应急两大类。还有就是多个灯具公用一条线路，个别灯具应急，多盏灯具一个开关控制这一系列的问题。下面是深圳市登峰LED应急电源的接线图，一定能给你带来灵感。

首先消防应急灯按控制方式是不同的，一般可分为无控制和就地控制以及集中控制。而且安灯具点亮时间也是不同有常量和火焰或停电时才亮。一般从应急灯具接出来的线，最多的情况下是有4根的，一根是照明线而一根是充电线过检测线另一根是n线，还有一根是pe线。

1、火灾应急照明强启线路跟普通方式应急照明线路差异不大，通常都是四线制，包括正常照明线兼充电线、强启线、零线（N）、保护接地线（PE）。本文仅对火灾应急照明强启四线制进行讨论，其它线制的控制和接线方式是从四线制的基础上演变而来的。

2、一般的，应急灯有4根线，分别是红色、黑色、黄色和黄绿色。红色是火线，也就说你说的充电火线，是给蓄电池充电的，线路上没有开关，等发生火灾的时候，大线没电了，蓄电池给灯提供电压。能让应急灯亮起来。

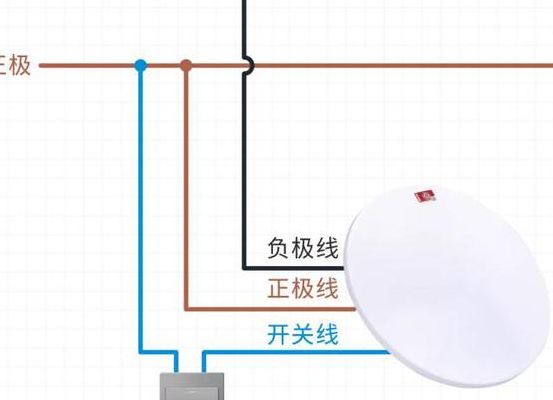

3、在安装应急灯时，通常会使用四根线。其中一根直接连接火线，用于消防状态及日常充电。另一根通过开关连接至开关线，用于正常照明。此外，还有一根线连接至零线，确保电路稳定。最后一根线接地，这是从安全角度考虑，确保接线时按照规范要求连接消防应急日光灯的外壳。

4、具体接线方式如下：首先，火线（L）应当连接到空气开关上，这是电力传输的基本路径，确保应急灯能够在电力系统正常运行时获得必要的电力支持。其次，强制点亮线（L）则需要连接到接触器上。接触器是一种电气设备，能够在特定条件下闭合或断开电路，以实现对电路的控制。
