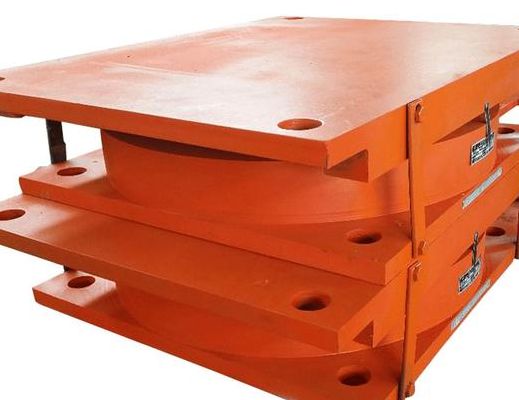

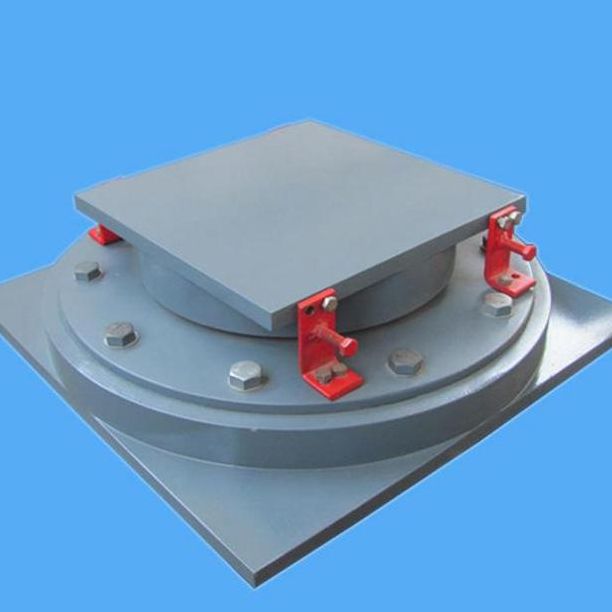

盆式橡胶支座（盆式橡胶支座图片）

盆式橡胶支座盆式橡胶支座倾斜更换方法

盆式橡胶支座倾斜更换方法主要包含两种方案，具体如下：方案一：保持橡胶支座下钢板不动，将梁体顶起，卸下盆式橡胶支座上钢板，调整梁体至水平，再安装上钢板即可。方案二：维持支座上钢板不动，先卸除下钢板支座，通过使用畸形钢板等手段调整上部结构至水平，再降低下钢板标高进行安装。

橡胶支座下钢板不动，将梁体顶起后把盆式橡胶支座的上钢板卸掉，并将梁体找平，然后将支座上钢板安装调平即可。支座上钢板不动，将下钢板支座卸除，通过畸形钢板等措施将上部调平，再将下钢板降低标高安装。

先将一联桥主梁同步顶升1-2cm左右，小跨径取下限，大跨径取上限。将既有支座与主梁连接螺栓的螺母、与墩顶垫石连接的螺栓螺母拧下。取出既有支座。更换新支座。拧螺母。若支座高度变高，可将垫石切割部分。

盆式橡胶支座安装前方可开箱，并检查支座各部件及装箱清单，盆式橡胶支座安装前不得随意拆卸支座。盆式橡胶支座安装步骤与注意事项1在盆式橡胶支座设计位置处划出中心线，同时在盆式橡胶支座顶、底板上也标出中心线。

盆式橡胶支座安装方法有：座浆法和重力灌浆法。

盆式橡胶支座的更换要求：（1）支座组装时其底面与顶面的钢垫板应埋置密实。垫板与支座间平整密贴，支座四周不得有0.3mm以上的缝隙。活动支座的四氟板和不锈钢板不得有刮痕、撞伤。氯丁橡胶板块密封在钢盆内应排除空气、保持紧密。

桥梁支座分类有哪些

1、桥梁支座分类如下：结构型式分类：球型支座、盆式橡胶支座、板式橡胶支座、铰轴支座、转体球铰等。使用功能分类：普通支座、抗震支座、减隔震支座、拉压支座、抗风支座等。使用环境分类：普通环境用支座、低温用支座和耐蚀支座。作用：桥梁支座将桥跨结构上的荷载通过支座传递给墩台。

2、桥梁支座类型可以分为：油毛毡或平板支座、板式橡胶支座、球型支座、钢支座和特殊支座等。平板支座的上、下摆就是两块平板。固定支座的上、下 平板间用钢销固定。活动支座只将上平板销孔改成长圆 形。

3、桥梁支座按照其结构可分为3大类：一是桥梁板式橡胶支座；二是盆式支座；三是球形支座。按固定与否分类可以分为固定支座及活动支座 固定支座起着饺的作用，他允许桥梁结构在沿着线路的竖直平面内自由地转动。活动支座除了能自由地转动外，还应允许在活载及温度变化时，梁端可纵向水平移动。

4、板式橡胶支座：板式橡胶支座由多层天然橡胶与钢板交替叠合而成。具有良好的减震性能和较小的刚度，广泛应用于中小跨径桥梁。该支座结构简单，安装方便，价格相对较低。 盆式橡胶支座：盆式橡胶支座由橡胶板与钢盆组合而成，具有较好的承载能力和减震性能。它适用于大型桥梁，尤其是地震频繁区域。

5、）弧形支座 2）摇轴支座 3）辊轴支座 4）板式橡胶支座 5）四氟版式橡胶支座 6）盆式橡胶支座 7）球形支座等。传统的常用桥梁支座有：垫层支座、平板支座、弧形支座、摇轴支座、铰式固定支座以及铰式辊轴支座等。桥梁支座类型很多，主要根据支承反力、跨度、建筑高度以及预期位移量来选定。

6、铁路桥梁支座分别按变形的可能性，所用材料，结构形式三种方法分类。按支座变形可能性分类：固定支座。单向活动支座。多向活动支座。按支座所用材料分类：钢支座：平板支座，弧形支座，摇轴支座，辊轴支座。是否带滑动能力划分支座：滑动支座，固定支座。

板式橡胶支座与盆式支座的区别和各自特点

材料不同：板式橡胶支座主要由橡胶层和嵌入钢板组成，而盆式支座则由钢制盆体和嵌入橡胶块组成。 结构不同：板式橡胶支座在上下平面分别有一片橡胶，并通过硫化连接成整体；而盆式支座则由上下两个半球形结构组成，中间嵌入橡胶块。

解析：橡胶支座一般包括板式橡胶支座和盆式橡胶支座 板式橡胶支座适应于常规跨径的桥，其承载力都比较小；而且要求桥梁纵向、横向的变位都比较小，并且不要求有固定支点的。

(1)球型支座通道球面传力，因而作用到支承混凝土上的反力比较均匀；(2)球型支座的转动力矩小。

盆式橡胶支座的规范

1、盆式橡胶支座竖向转角不小于40。摩擦系数常温型不大于0.04，耐低温型不大于0.06。盆式橡胶支座水平承载力不小于支座坚向承载力的10%，抗震型不小于20%。

2、抗震盆式橡胶支座是一种关键的结构部件，主要应用于桥梁和建筑等抗震设计中。这种支座包括固定支座、单向活动支座以及双向活动支座，其规格按照JT391-1999标准要求分为31级。抗震盆式橡胶支座的设计承载力、转角、摩擦系数和位移等关键参数均严格按照标准要求进行设计。

3、在安装盆式橡胶支座时，首先建议在墩、台顶面设置支座垫石，以确保支座的稳定性和支撑力。在安装盆式支座前，需要拆箱并进行全面检查及清洁。确保所有组件清洁无油污，特别是不锈钢与填充聚四氟乙烯板的相对滑移面应使用丙酮或酒精仔细擦洗干净。此外，支座内不得涂刷防锈油，以免影响其性能。

4、(1)盆式支座下面应设置支承垫石，支承垫石混凝土强度等级不宜低于C40。垫石高度应考虑支座安装、养护和更换的方便。支承垫石及墩顶混凝土应该按JTG D62-2004的局部承压部件要求配置相应的钢筋网。墩台顶面需按锚固套筒规格、数量预留栓孔。

5、将地脚螺栓穿入底板（顶板）地脚螺栓孔并旋入底柱内，底板和底柱之间垫以直径略大于底柱直径的橡胶垫圈。3盆式橡胶支座就位对中并调整水平后，用环氧砂浆或高标号砂浆灌注地脚螺栓孔及盆式橡胶支座底板垫层。

板式橡胶支座和盆式支座的区别

1、材料不同：板式橡胶支座主要由橡胶层和嵌入钢板组成，而盆式支座则由钢制盆体和嵌入橡胶块组成。 结构不同：板式橡胶支座在上下平面分别有一片橡胶，并通过硫化连接成整体；而盆式支座则由上下两个半球形结构组成，中间嵌入橡胶块。

2、解析：橡胶支座一般包括板式橡胶支座和盆式橡胶支座 板式橡胶支座适应于常规跨径的桥，其承载力都比较小；而且要求桥梁纵向、横向的变位都比较小，并且不要求有固定支点的。

3、球冠圆板橡胶支座：球冠圆板橡胶支座是改进后的圆形板式橡胶支座。其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同，而在支座顶面用纯橡胶制成球形表面，球面中心橡胶最大厚度为4－13mm，球面边缘15mm，以适应3％到4％纵横坡下，梁与支座接触面的中心趋于圆形板式橡胶支座的中心。

4、板式橡胶支座 板式橡胶支座由多层天然橡胶与钢板交替叠加而成。具有良好的减震性能和较小的刚度，广泛应用于中小跨径桥梁。该支座结构简单，安装方便，价格相对较低。 盆式橡胶支座 盆式橡胶支座由橡胶板与钢盆组合而成，具有较好的承载能力和减震性能。适用于大型桥梁，尤其是地震频繁区域。
