电风扇接线图（电风扇接线图和接法）

电风扇怎样接线?

红白蓝分别接开关的三个档，黄线接电容。普通电风扇总共有5条线。黑线代表主线。红线代表快挡。白线代表中档，蓝线代表慢档，黄线代表电容线。蓝线主要负责兼电风扇的开关。红白蓝分别接开关的三个档。红色的线接电容线。接好之后就可以插上电源。然后按动不同的档位观察电风扇风速情况。

风扇电机怎样接线影片电风扇电机如何接线？电风扇电机线分为黑线红线白线蓝线黄线。红线接到一挡的挡位上，然后白色的线是接第三档的，档位上黄色的线是接到电容的黑线的另一端，而黑色的线的另外一端呢，是接入到主线插头，一段黄色，还有绿色的线路，一般都是接到地下线。

风扇电机的4根线如此接线：通常，三档风扇的引线如图所示。红线代表快速，白线代表中等，蓝线代表慢速。黑线则与电源相连。对于二档风扇，可能没有白线或蓝线。

根线，分别是黑线（主线）、红线（快档）、白线（中档）、蓝线（慢档）、黄线（电容线）。风扇电机的黑线接入电源，电机中的蓝线接电风扇I/O控制开关，电机的红线、白线分别接控制面板的快档和慢档，剩下的电机黄线接电容，电容的另一根接电机黑线。

一般电风扇连线有三个引出线，红色（1）和黑色（2）线接220伏交流电，黄色（3）线接启动电容器。

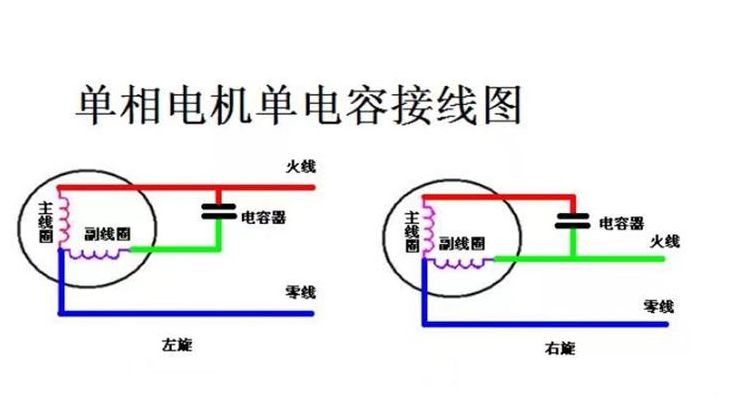

电风扇电机是单相电机，单相电机中有两组线圈，一组是主线圈也叫运行线圈，另一组是副线圈，也叫启动线圈。启动线圈与启动电容器相配合完成电机的启动、转向、转换、工作。电路原理图如下：电风扇电机转向不需要转换，所以图中的转换开关不需要，转动方向决定后，转换开关就固定不动了。

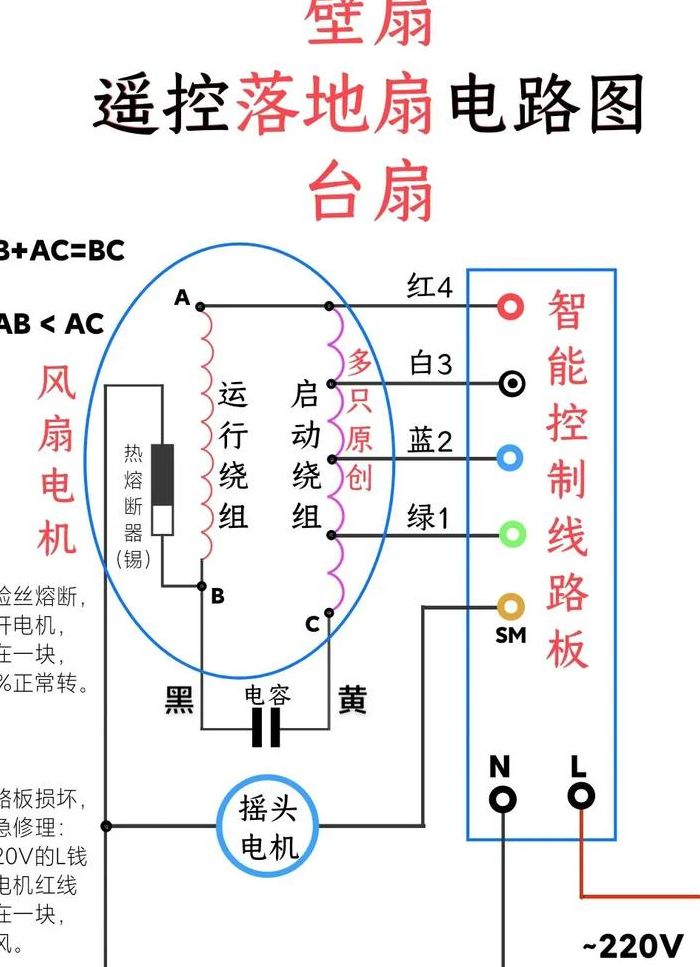

风扇电机接线图：风扇电机一般采用单相电容式电机，电机有5根线，分别是黑线（主线）、红线（快档）、白线（中档）、蓝线（慢档）、黄线（电容线）。

电风扇电机属于单相（220伏）电机，单相电机中有两组绕组线圈，一组是主线圈也叫运行线圈，另一组是副线圈，也叫启动线圈。启动线圈与启动电容器，作为电机的启动电路。具体接线图如下：你的电风扇如果有三条线（一般线色是红、黑、黄），红、黑接220伏电源线，黄线接启动电容器。

电风扇电线分为黑线、红线、白线、蓝线、黄线。电源线是任何一种。一般黑线是电机的主线。蓝线通常是电风扇的开关。一般红线是快挡。白线也是档位的开关，蓝线也是机组的开关。电风扇接线图红线接第一档，南贤街第二岗，然后白线接第三档。

1、红白蓝分别接开关的三个档，黄线接电容。普通电风扇总共有5条线。黑线代表主线。红线代表快挡。白线代表中档，蓝线代表慢档，黄线代表电容线。蓝线主要负责兼电风扇的开关。红白蓝分别接开关的三个档。红色的线接电容线。接好之后就可以插上电源。然后按动不同的档位观察电风扇风速情况。

2、风扇电机怎样接线电风扇电机线分为黑线红线白线蓝线黄线。红线接到一挡的挡位上，然后白色的线是接第三档的，档位上黄色的线是接到电容的黑线的另一端，而黑色的线的另外一端呢，是接入到主线插头，一段黄色，还有绿色的线路，一般都是接到地下线。

3、接线步骤如下：将电源线的红色线连接到主板或电源的+12V电源插头上，黑色线连接到主板或电源的GND插头上。将控制线的黄色或绿色线连接到主板的风扇控制插头上。蓝色的线一般是电风扇的开关，红色的线一般是快档，白色的线是档位的一个开关。

4、风扇电机的4根线如此接线：通常，三档风扇的引线如图所示。红线代表快速，白线代表中等，蓝线代表慢速。黑线则与电源相连。对于二档风扇，可能没有白线或蓝线。

电风扇电机线分为黑线红线白线蓝线黄线。红线接到一挡的挡位上，然后白色的线是接第三档的，档位上黄色的线是接到电容的黑线的另一端，而黑色的线的另外一端呢，是接入到主线插头，一段黄色，还有绿色的线路，一般都是接到地下线。

连接电源线根据电机的接线方式，将电源线的相应部分连接到电机的接线点上。对于单相电机，通常需要将火线连接到主绕组上，零线连接到中心线上。启动电容的连接线则需要正确连接到启动电容上。确保连接牢固，避免接触不良或短路现象。如果接错线路可能会导致电机不工作甚至损坏电机。

(1)单相电容启动电机接线方法：单相电容启动电机接线方法适用于功率较小的电风扇。接线方法如下：a. 将电机的两个线圈分别标记为主线圈和辅助线圈。b. 将主线圈的一个端子与辅助线圈的一个端子连接在一起，形成一个共同的起始端子。c. 将主线圈的另一个端子连接到电源的相线上。

白线代表中档，蓝线代表慢档，黄线代表电容线。蓝线主要负责兼电风扇的开关。红白蓝分别接开关的三个档。红色的线接电容线。接好之后就可以插上电源。然后按动不同的档位观察电风扇风速情况。如果接好之后发现电风扇不转，这时候可以用手拨动一下风叶，如果波动时比较费劲的话。
