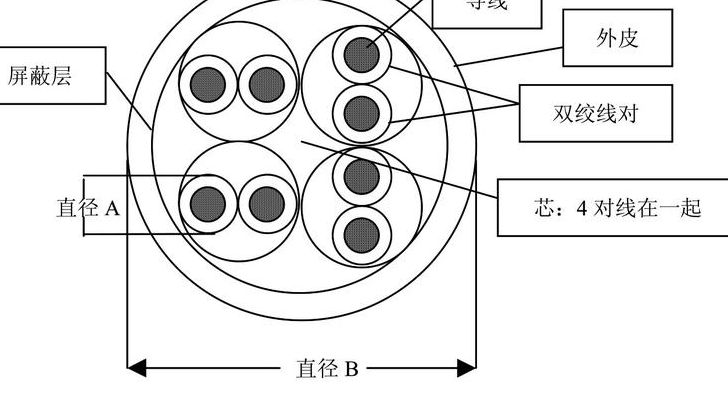

五类非屏蔽双绞线（五类非屏蔽双绞线电缆机械结构）

超五类跳线是什么?有什么用?

超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

超五类网络跳线的主要作用是用于网络连接。超五类网络跳线是一种用于数据传输的线缆，主要用于网络连接设备之间的连接。这种跳线设计用于满足更高的数据传输速率和更稳定的网络连接需求。

超五类线（CAT5e）：传输频率为100MHz，主要用于千兆位以太网（1000Mbps），也就是支持1000兆的宽带。具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR)和信噪比（StructuralReturn Loss)、更小的时延误差，性能得到很大提高。跳线的话，就是两台比较近距离的设备间的网线。

五类网线，外皮标有CAT5的字样，理论上可以达到千兆网络带宽需求。五类线是随着100Mbps快速以太网诞生的，但随着网络技术的发展，基于五类线的物理层传输协议1000Base-T使得五类线也具备了千兆以太网 (1，000，000，000 bit/s) 的传输能力，这种技术在保留原有线缆的情况下，实现了百兆至千兆的平滑过渡。

大唐保镖推出的DT2808-505是一款专为网络建设设计的超五类跳线设备。它的主要特点是采用镀金铜接点技术，这种设计确保了卓越的传导性能，能够实现数据的高效传输，避免了数据在传输过程中的损失，最高传输速率可达1000Mbps，完全符合5e类等级的速率要求。

MGTSV矿用光缆

1、矿用光缆MGTSV系列分为中心束管式和层绞式两种类型，以满足不同的应用需求。中心束管式矿用光缆（2-12芯）规格如下：线缆外径为14毫米，重量大约为每公里190千克。静态最小弯曲半径为120毫米，而在动态条件下则需140毫米。短时间内的拉伸力可达1500牛顿，长期则为600牛顿。

2、矿用光缆MGTSV，根据其传输介质的不同特性，主要分为两类：单模光缆和多模光缆。单模光缆主要基于光纤的传输特性，如单模光纤B（B1，非色散位移单模，ITU-T G652）和B4（非零色散位移单模，ITU-T G655），以传输单一波长（如1310nm或1550nm）。

3、矿用阻燃光缆系列提供了两种主要结构：中心束管式（MGTSV）和层绞式，以适应不同芯数的需求。中心束管式矿用光缆（2-12芯）具有14mm的线缆外径，每公里的重量为190kg。静态和动态最小弯曲半径分别为120mm和240mm，短时间内的拉伸力可达1500N，而长期下为600N。

4、．从结构上讲，层绞式光缆光纤余长比中心束管式光缆光纤余长更容易控制。2．从防水性能上讲，层绞式光缆优于中心束管式光缆，这是因为中心束管式光缆松套管直径比层绞式要粗，中心束管式光缆纤芯都封装在一个松套管内，而层绞式光缆有多个不同的松套管组成，直径相对较小。

5、矿用光缆MGTSV是光纤光缆在通讯领域中的一个特殊应用，即专业用于煤矿行业的通讯光缆，是在煤矿、金 矿、铁矿等矿山场合下的光缆。

如何区别超五类线和六类线?

标识不同 超五类的标识为cat5e，六类标识为cat6。传输速度不同 六类网线主要是在千兆网络中使用，传输速度最大可以到10000Mbps。性能比超五类网线要好很多。超五类网线传输速度最高能到1000Mb/s，不过平时都是在100Mb/s的网络中使用。

线径区别：超五类网线跟六类网线的线径也有一定区别，超五类网线的线径一般不会高于0.51mm，超六类网线一般要高于0.55mm 抗干扰的性能区别：抗干扰的性能的不同，超五类就是百兆网，超六类就是千兆网，带个超字说明就是改进的版本，优化了抗干扰，传输稳定性等。

超五类网线和超六类网线区别如下：外观标号差异：网络电缆的绝缘盖板上会有一串黑色英文。超六线是CAT6e。5条线路为CAT5，6条线路为CAT6，CAT3（三种网线）在市场上流通。

带宽上的限制不同：超五类网线支持的带宽是100m，具有衰减小，串扰少，比五类线增加了近端串音功率和的测试要求，并且具有更高的衰减串扰比（ACR)和信噪比、更小的时延误差，性能得到很大提高。超五类线的最大带宽为100MHz。超六类网线支持的是500m的带宽。主要应用于万兆位网络中。

主体不同 六类网线：是符合CAT-6标准的线缆。超五类网线：是超五类非屏蔽双绞线和超五类屏蔽双绞线。规格不同 六类网线：采用规格23AWG的单芯裸铜为导体，聚乙烯类高分子材料为绝缘体，外皮材料采用阻燃型高分子材料，颜色为灰色。

区别超五类线和六类线的方法： 标识辨认 超五类线的标识为CAT5E，而六类线的标识为CAT6。在选购或辨识网线时，可以注意包装或线缆上标注的标识，从而进行区分。 外观差异 超五类线和六类线的线芯结构存在差异。

网线分超五类、超六类、超七类都是什么意思呀?

五类线，超五类线典型速率都是100Mbps。「每秒传输约10MB的数据」六类线典型速率是1000Mbps。「每秒传输约100MB的数据」上面是北美和中国标准的相同之处。 北美布线标准最高标准就是6A类(称为超六类或增强型六类)。速率是10Gbps(10000Mbps)，等同于中国的七类标准。

网线超五类、超六类网线是根据它们的传输速度、线缆对数、制造工艺和外观特征来分的。超七类网线则没有任何意思，因为现在还没有制造出来。超五类网线：“超五类指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)和超五类屏蔽双绞线。非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

超五类线指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair) 和屏蔽双绞线(STP—Shielded Twisted Pair)，是五类线的升级版。

正确识别五类双绞线和使用途径

1、计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂；UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。

2、在具备以上知识后，识别五类UTP还需注意以下几点：查看电缆外面的说明信息，确保标记正确；双绞线应易弯曲，便于布线；检查铜芯韧性，既不能太软也不能太硬；确保电缆具有阻燃性。非标准双绞线电缆常采用不符合要求的材料，可能影响通信安全。

3、一般5类UTP中线对的扭绕度要比3类密，超5类则要比5类密，假线通常密度很小。最后，看看线对的扭绕方向是否按逆时针方向进行绞合。

4、标准双绞线要求线对间的扭绕按照逆时针方向进行，以保证电阻匹配和传输距离。TIA/EIA 568A标准详细规定了这一要求，其中100Base-TX、100Base-T2和100Base-T4是快速以太网的三种标准，100Base-TX最常用，它通常使用2对线，而全速千兆以太网则要求全部4对线。

5、双绞线主要分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。UTP价格便宜，适用于一般情况，而STP由于具有防窃听功能，适合电磁辐射严重或传输质量要求高的环境。目前，UTP有3类、4类、5类和超5类，其中5类UTP因其性价比高，是快速以太网的首选。识别五类UTP时，关键在于传输速度。

6、直线连接的简洁魅力相比之下，直线双绞线的使用场景较为特殊，通常用于PC间的直接连接或是网络设备间的级联。制作方法相对简单，只需对RJ45B类线的线序稍加调整。如图所示，只需将1和3的位置对调，2和6也进行同样的操作，即可完成直线的构建。
