电容实图和符号图对照表（电容实物图怎么画）

电感,电容,理想电流源。受控电流源,实际电流源的符号分别是?

看上图，依照从左到右、从上到下的顺序，元件符号分别是：电感、电容、理想电流源、受控电流源、实际电流源。对于受控电流源，没办法画出控制量的位置；另外也可能不是：βi，也可能是βu，因为控制量可以是电流、也可以是电压。

电流源标识内是横杆，标有电流输出方向；电压源标识内是竖杠，标有正负极。圆形标识是理想电源，正菱形是受控电源。受控电源在电路中标有激励源。

电压源的符号是一个长方形，内部有两条平行的线段。电流源的符号是一个圆圈，内部有一个箭头。电压源的符号是一个长方形，内部有两条平行的线段，表示两端之间有一个固定的电势差。电流源的符号是一个圆圈，内部有一个箭头，表示一个固定的电流从该源处流出。

电流源的符号特点是有横杠，并指示电流的流出方向。电压源的符号特征是含有竖杠，并标示出正负极。理想电源用圆形表示，而受控电源则用正菱形标记，并在电路图中显示激励源。

电解电容在电路图中的符号如图电解电容器通常为由金属箔（铝/钽）作为正电极，金属箔的绝缘氧化层（氧化铝/钽五氧化物）作为电介质，电解电容器以其正电极的不同分为铝电解电容器和钽电解电容器。

电解电容符号大致有两种；一种是电路图符号，一种是PCB图符号。下图是电解电容电路图符号标志，其中第一个是无极性电容符号，第二个为有极性电容器（电解电容）符号。

电解电容的电气符号是-||-。电解电容器的符号图如下：电解电容金属箔为正极（铝或钽），与正极紧贴金属的氧化膜（氧化铝或五氧化二钽）是电介质，阴极由导电材料、电解质（电解质可以是液体或固体）和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。同时电解电容正负不可接错。

瓷片电容中电解电容的电气符号是“-||-”，电解电容器的符号图如下：当在两金属电极间加上电压时，电极上就会存储电荷，所以电容器是储能元件。任何两个彼此绝缘又相距很近的导体，组成一个电容器，平行板电容器由电容器的极板和电介质组成。

1、电解电容区分正负极，电容套管白色银边且有一字标识的侧端引脚为电容负极；新的电容引脚长的为电容正极。螺栓电解电容区分正负极，电容套管白色银边两侧有+标识的端口为电容正极；电容套管白色银边且有一字标识的端口为电容负极。

2、通过标识判断许多电容的外部壳体上会有明确的正负标识。通常，“+”号表示正极，“-”号表示负极。通过引脚长度判断在一些电解电容中，正极的引脚通常会较长，而负极的引脚则较短。根据引脚长度，可以初步判断电容的正负极。

3、标识法：部分电容器的封套上会直接标明正负极。引脚长短法：如果电容器带有两个引脚，通常正极的引脚会被设计成较长。色彩识别法：某些电容器在引脚上会有颜色标识，例如标记“-”符号的为负极，标记相同颜色的为正极。某些电容器还会在壳体的底部或顶部有颜色标识。

4、电解电容的正负极可以通过其外观、标识以及使用中的连接方式来进行识别。详细解释：通过外观识别：电解电容通常有两条明显的引脚，一条较长，另一条较短。通常情况下，长引脚为正极，短引脚为负极。此外，一些电解电容的壳体会标注极性符号，+号表示正极，-号表示负极。

5、如上图，只有电解电容才存在正负极，图中的电容上，白色区域带有“□”符号部分，所引出的接线端子，就是电容的负极，另一端就是正极。一般来说：螺栓型电解电容：通常会在外表面标记正极和负极，如“+”和“-”符号。焊片铝电解电容：采用“负极标识”，套管上“-”标识所对应的焊针为负极。

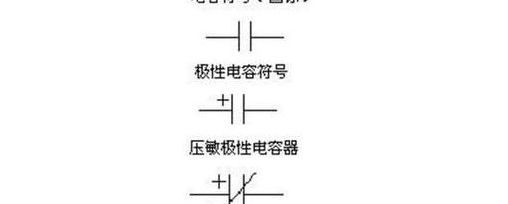

各种电容器在电路图中的符号表示如下：当在两金属电极间加上电压时，电极上就会存储电荷，所以电容器是储能元件。任何两个彼此绝缘又相距很近的导体，组成一个电容器。平行板电容器由电容器的极板和电介质组成。电容器的特点：它具有充放电特性和阻止直流电流通过，允许交流电流通过的能力。

两条并排的直线，表示的是普通的无极性电容；而一侧是直线，另一侧是弧线的，表示这个电容是有极性电容，也就是有正负极的电容，其中直线一侧是正极，弧线一侧是负极。如下图中的3所示，其中6表示的是同样的。

电容器在电路图中的符号通常是由两条平行的线段表示，这两条线段之间有一个间隔，类似于并排的平行线。电容器的图形：在实际电路中，电容器通常采用圆柱形或矩形等外形，根据电容器的种类和尺寸会有所不同。

电工元件符号中属于电容器的电工符号如下：当电容器的两个极板之间加上电压时，电容器就会储存电荷。电容器的电容量在数值上等于一个导电极板上的电荷量与两个极板之间的电压之比。电容器的电容量的基本单位是法拉(F)。在电路图中通常用字母C表示电容元件。
