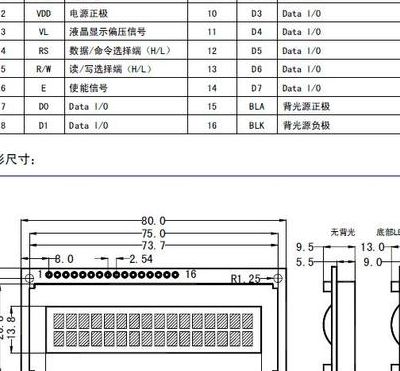

1602引脚图(1602a引脚)

十日日十日日 02-10 21 阅读

显示器如何给单片机命令显示

首先编好液晶显示屏的数字库。其次按键按下时显示相应的数字。最后从遥控器获取信号并将其输出显示在电视屏幕上即可。

方法如下:设置串口参数:首先需要设置单片机串口的参数,包括波特率、数据位、停止位、校验位等,以便与串口屏正常通信。

首先我们打开Keil μVision编译器,新建一个工程,然后保存在硬盘上的位置,然后选择Atmel-AT89C51单片机为模型,并启动器添加STARTUP.A51文件,然后在当前目录下新建一个C文件,并将其添加入工作路径。

有关51单片机1602的问题

1、有几个错误:电容上标注104的并不是说容量是104pF,而是指该电容的电容量是10×10^4pF,也就是100 000pF,相当于100nF。算法类似于电阻的色环标注,最后一位数字是指数。

2、单片机字符液晶屏(LMC1602)输出端RS作用是存放控制信息,体现当前指令执行寄存器结果的各种状态信息,高电平1时选择数据寄存器、低电平0时选择指令寄存器。

3、液晶控制有点要求,忙的话要等待的,可能他一直忙,所以你的程序就一直在那里等了。连接的问题,线没有连接好。排阻一定要,否则会出现未知问题。

4、对于LCD1602不显示字符,一是先检查仿真电路对不对,再检查程序中定义的控制引脚与仿真图是否相符。因很多人都是从网上找的程序,与自己的仿真图并不相符,需要改程序的引脚定义,但没有改。

5、字*2行,20字*4行等模块。市场上常用的型号有***1602,***/1604,***2002等。其中***为商标名,16代表液晶显示器每行可以显示16个字符,02表示显示2行。LCD1602内部具有字符库ROM,能显示出192个字符。

1602液晶屏,读忙标志的原理

1、你的P1口是接1602的7根数据线加一个FB位,FB位接P1^7,。整个lcd_bz()函数的功能就是读1602忙信号FB位,若忙,则FB=1,result=1;若不忙,则FB=0,result=0。

2、这是因为1602的显示芯片每次都要花时间来处理输入的ascii码数据,并把它显示出来。而我们却不容易主动地去控制写入数据的速度,所以1602使用忙信号就有必要了,每次单片机只有检测到忙信号为0,即不忙时,才向1602发数据。

3、LCD1602液晶显示的原理是利用液晶的物理特性,通过电压对其显示区域进行控制,有电就有显示,这样即可以显示出图形。

4、刚写入1602不久,它需要时间去处理它,再发,它就不听了。这个时候,需要检查忙信号,直到不忙,才可以工作。

天问怎么嵌入1602显示模块

在对液晶模块的初始化中要先设置其显示模式,在液晶模块显示字符时光标是自动右移的,无需人工干预。每次输入指令前都要判断液晶模块是否处于忙的状态。

显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”。1602中有个DDRAM,即显示数据RAM,用来寄存待显示的字符代码,共80个字节。

液晶显示模块有个特性,就是在通电后,如果没有正确执行初始化操作,屏幕将会出现第一行点阵全部点亮、第二行点阵不亮的现象,此时除了初始化操作以外,1602液晶屏不接收其它操作指令。
