铝型材图纸怎么看?
1、图纸是从外往里去看，门窗三角线是虚线，就证明是内开的，实线时就是外开，图纸的方向为虚实线的交叉点在右边，那就是往右开，交叉点在左边那就是往左开。
2、右边即铝型材的断面图和组装图。对应左边的1和右边的图1，即左1用的型材，看断面就知道材料，是右图1的断面型材，（简单的说就是，断面右图1的型材用在左图1的地方）1和2之间是有玻璃的。
3、铝合金门窗的剖面图与建筑剖面图基本上是相同看法的，剖面图的位置就是投影方向，图纸如果是从外往里看的话，门窗三角线如果为虚线，证明这个窗户是内开的门窗三角线，如果为实，交叉点在右面就是往右开。
4、图纸从外往里看，门窗三角线是虚线，证明是内开，实线就是外开。图纸方向为虚实线交叉点在右边，那就往右开，交叉点在左边那就往左开。
机柜用铝型材做好吗?
铝型材质有着优越的抗氧化性与腐蚀性，对于机柜可以说是一种保护，延长使用寿命的一种方式。未来市场竞争中，铝型材机柜一定会广泛的应用到机房行业中。
一般来讲，从机械制造的角度分析，设备都有一定的重量，而且在工作中电动机难免会产生振动。此时用槽钢或者角钢这些型钢焊接的机架，工作刚性应该更好。铝型材做机架当然也可以。但是重量太轻，稳定性差。而且造价还高。
这种机柜的刚度和强度都很好，适用于重型设备。由铝合金型材组成的铝型材机柜具有一定的刚度和强度，适用于一般或轻型设备。这种机柜重量轻，加工量少，外形美观，得到广泛应用。

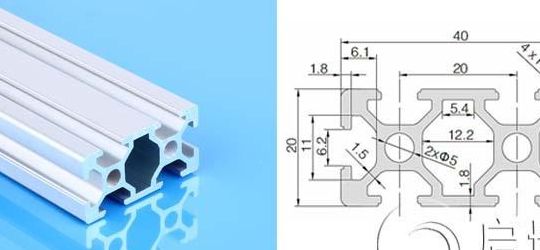

铝型材cad图纸
以下是一个简单的步骤，可用于在CAD中创建铝型材的三维模型：打开CAD软件并选择新建文件。选择所需的三维模型视图（例如，前视图、右视图等）。
右边即铝型材的断面图和组装图。对应左边的1和右边的图1，即左1用的型材，看断面就知道材料，是右图1的断面型材，（简单的说就是，断面右图1的型材用在左图1的地方）1和2之间是有玻璃的。
首先用CAD打开铝型材的截面图纸。利用reg面域命令把此图中每个封闭的图形做成面域，左边是完整的，右边两个是拆开出来的。
工业异型铝型材好不好
铝型材具有较好的耐腐蚀性能，不易受氧化、腐蚀和腐蚀，可以在恶劣的环境下使用。铝型材表面光滑、美观，可以涂装成各种颜色和图案，也可以用于装饰和展示。铝型材可以进行多次拆卸和重复使用，方便维护和更换。
优点2：抗氧耐腐蚀，使用寿命长，且环保可回收利用。工业铝型材本身是一种较环保的型材，它是可以回收利用的型材，环保健康。
但是由于铝型材的在很多地方都可以代替钢材使用，因为它更轻，而且更容易成型，并且形状变化灵活性强。铝合金异型材的特点是使用量少，一般一台设备上也就用一支，作为框架产品用量稍微多一些。
工业铝型材制作框架比其他材料的框架优势分为以下几类：强度比：工业铝型材框架采用连接件锁紧结构，即使受力过大也可回位，铁或其它框架主要连接部位是靠焊接、焊点，稍微一受重力，焊点脱落，整体的结构就会垮塌。
怎么根据图纸计算铝型材的截面积
每个铝材厂都会有一本型材目录的，下面都有表面米重和厚度。铝材大道供应商也会有目录。如果你认识那套窗型，也可以致电厂家，让厂家的技术人员，给你发节点图。
就是用一般的比例算法，存在比例就说明CAD算出的面积和实际面积存在比例关系，两种相关联的量，一种量变化，另一种量也随着变化，两种量中相对应的两个数的比值(商)一定，那么久按照比例关系来计算就可以了。
柱截面尺寸估算N=AcFc 其中N是框架柱的轴压比；Ac是框架柱的截面面积；Fc是柱混凝土抗压强度设计值。
