导柱导套（导柱导套的配合关系）

滚珠导柱导套使用方法

首先导柱导套的安装孔在其他孔加工全部完成并去掉加工应力后，用镗床或坐标磨床进行加工，可加工临时的定位孔，用基准棒定位。

用来作固定的，主要是用在大模架上的小导柱，也叫内导柱。此时导向运动由外导柱导套来执行。

一般采用线割的方式加工，在线割前必须确认孔的位置，钻一个3-5的底孔用来穿丝即可。导柱是用于模具中与组件组合使用确保模具以精准的定位进行活动引导模具行程的导向元件。

导柱导套，是常用于模具与组件组合使用来确保其尺寸和位置的精确度。它的具体规格大小由导柱的规格尺寸来决定，而导柱一般是带肩圆柱形，常有卡槽，可按照使用场所、导向方向、安装方式等进行不同的划分。

mm，以确保导柱导向后凸模才进入型腔。2)为使导柱能顺利进入导向孔，导柱前端应做成圆锥形或球形的先导部分。3)导柱的直径应根据模具的大小来确定，应当使导柱具有足够的抗弯强度。

模具内导柱,导套的设计需注意哪些事项

选择的方式就是你打算用多粗的导柱，空间够的话装粗的导柱，刚性肯定要好。比方说，你选导柱直径38，配套的导套数据就可以查出来了啊。那么模座相应的孔径大小就可以确定的。

） 导柱固定段的直径应与导套外径相等以利于装配加工保证同轴度。5） 导柱应具有坚硬而耐磨的表面，坚韧而不易折断的内芯，可用低碳钢经渗碳淬火处理，或碳素工具钢经谇火处理。6） 为便于塑件脱模，导柱一般装于定模上。

动模板在工作时经常在拉杆上前后滑动与开闭模具，使运动能正常运行，并保证了动、定模板开闭时的接触位置正确。在动、定模板上设置导柱和导套， 目的是保证两动、定模板合模时型腔的相互位置正确配合。

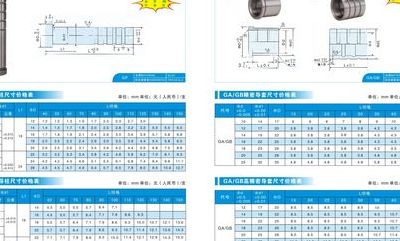

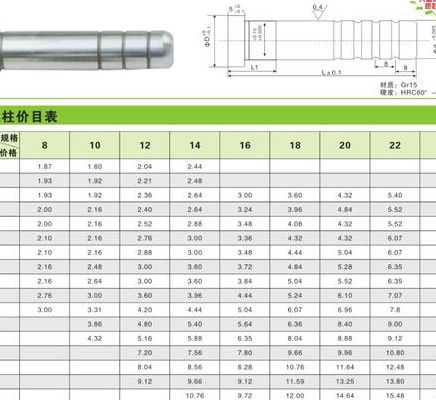

导柱导套标准规格尺寸

1、根据查询百度爱采购显示导套导柱标准尺寸为：导柱直径15mm，导套直径25mm，导套长度55mm。导柱直径18mm，导套直径28mm，导套长度60mm。导柱直径20mm，导套直径32mm，导套长度65mm。

2、导柱直径有4毫米、6毫米、8毫米、10毫米、12毫米等尺寸，导套直径为28毫米乘以100毫米乘以38毫米。

3、该柱子的导套规格是28乘以100乘以38毫米。滚珠导柱导套尺寸规格是28乘以150毫米，而导套的规格则是28乘以100乘以38毫米，这两个能够做成一组滑动导柱。

4、导套的长度为90mm，导套的外径尺寸为38mm。如果是基孔制的孔，公差符号应该为：H5，你现在标注的是h5，应该是基轴制的孔。

5、导套28*100*38：指导套内径28，长度100，外径38。这两个组成一套滑动导柱。

6、mm。导柱的规格是28乘以150毫米，而导套的规格则是28乘以100乘以38毫米，这两个能够做成一组滑动导柱。导柱是用于模具中与组件组合使用确保模具以精准的定位进行活动引导模具行程的导向元件。

滚珠导柱导套尺寸规格

1、滚珠导柱导长度为20到100毫米，直径有4毫米、6毫米、8毫米、10毫米、12毫米等尺寸，滚珠导柱导套是一种重要的机械部件，主要用于精确导向和支撑。

2、该柱子的导套规格是28乘以100乘以38毫米。滚珠导柱导套尺寸规格是28乘以150毫米，而导套的规格则是28乘以100乘以38毫米，这两个能够做成一组滑动导柱。

3、滚珠导柱导套直径有4mm、6mm、8mm、10mm、12mm等尺寸。滚珠导柱导在长度方面，在20mm到100mm之间，具体取决于模具的尺寸和功能需求。常见的滚珠导柱导套直径有4mm、6mm、8mm、10mm、12mm等尺寸。

4、导柱直径15毫米，导套直径25毫米，导套长度55毫米。导柱直径28毫米，长度150毫米；导套直径28毫米，长度100毫米，外径38毫米。

5、内25*外40*长59 相关资料：滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。

6、导柱28*150：是指直径28，长度150。导套28*100*38：指导套内径28，长度100，外径38。这两个组成一套滑动导柱。

五金模具工作时内导套要跟着导柱上下吗

1、在模具中，通常会安装多个导柱和导套。导柱通常安装在模具的固定板上，而导套则安装在模具的移动板或顶出板上。导柱和导套的数量和布置方式取决于模具的结构和工艺要求。

2、由于导柱，保持圈和导套是过盈配合，所以导柱向下运动时，保持圈会跟着导柱一起移动。但是，保持圈移动的距离不等于导柱移动的距离。导柱是上下直线运动，保持圈是钢球滚动，需要计算。

3、注塑模具的小导柱、导套一般是安装在定模与动模板上。

4、滚珠导柱和导套一般是不分离的，所以导柱一般都比较长，滚珠导柱也跟着走，也可以滑动。所以滚珠导柱和导套一般都不分开的。

5、导柱、导套与上、下模板装配后，应保证导柱与下模座的下平面、导套上端与上模座的上平面均留2-3mm的间隙。每一个小细节都会影响到生产，无论是生产者还是使用者都不能忽视细节的重要性。

6、外导柱是起到一个定位的作用，它与导套的配合间隙可以用来确定一个模具的精度。加之与内导柱配合，在冷冲模中用于保护冲头，凹模。提高冷冲模的精度，延长模具和冲压设备的使用寿命。

导柱导套属于注塑模具结构中的合模什么零件

1、合模导向装置是模具一种重要的配件，用于在模具闭合过程中使模具准确地对齐和闭合。它主要由定位销、导柱、套筒、导套等零部件组成，通过这些零部件的组合形成精确的定位功能和导向功能。

2、· 导向部件：为了确保动模与定模合模时能准确对接，在模具中必须设置导向部件。

3、根据查询相关公开信息显示，模具中的导柱和导套主要用于模具的定位和导向，导柱是指在模具中安装的圆柱形零件，通常由优质的合金钢制成，导套是指安装在模具中的圆柱形套筒，通常由铜制成，用于保护导柱和模具孔的表面。
