回路开关（回路开关接线图）

回路开关怎么接?

首先，确定回路开关的位置和灯的位置，并将两个开关安装在适当的位置上。 在灯的位置，将两个电线连接到灯的正负极。 在第一个开关的位置，将电源中的两个电线连接到第一个开关的两个接线柱上。

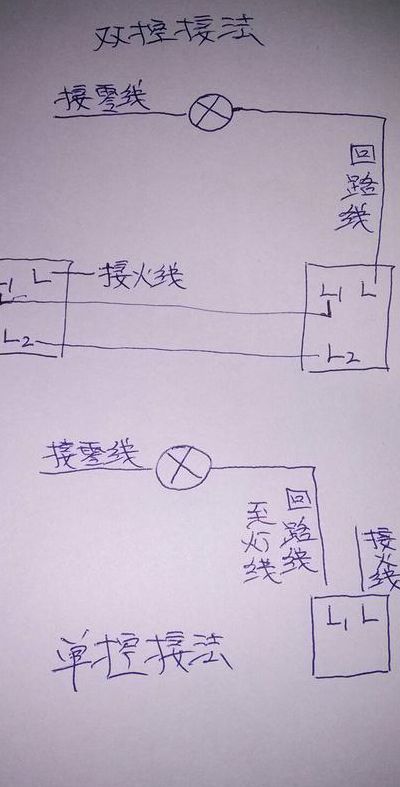

回路开关是怎么连接 需要买双控开关两个就可以实现。连接方式：火线进入1号开关的中间点，在两边的触点上各接出一根受控制线，这两根受控制线分别接入2号开关的两边触点，中间触点接出一根线到灯，零线直通。

把火线和零线都接开关上端，经保险下端接照明电路，火线接中间点，即灯头舌头，锣口接零线。

卧室回路开关接线：双控开关为一个开关同时带常开、常闭两个触点。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

电工回路开关接线图：电源接总空气 开关的电源侧（上端），多个支路空气开关全部并联在总空气开关的负载侧（下端）。

如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。

回路开关接线图

1、电工回路开关接线图：电源接总空气 开关的电源侧（上端），多个支路空气开关全部并联在总空气开关的负载侧（下端）。

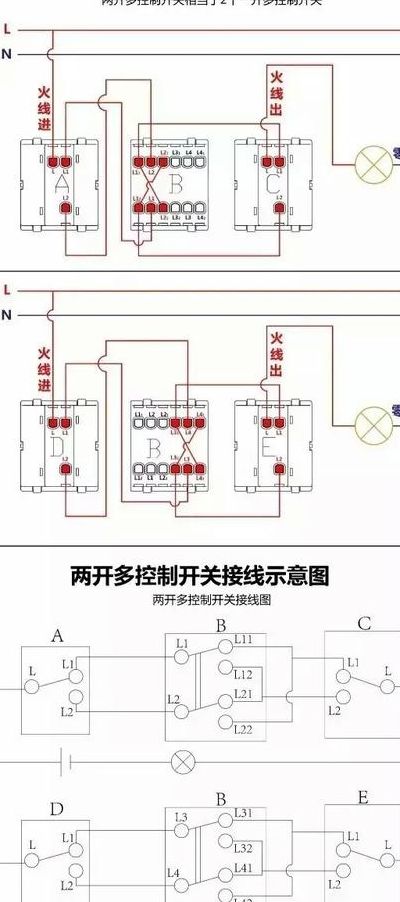

2、双控开关接线图如下：第一步：先连接图中双控开关的红色线路。如下图所示：第二步：然后连接图中双控开关的绿色线路。如下图所示：第三步：再连接图中双控开关的蓝色线路。

3、首先要购买两个双控开关，按上图连接即可，三个照明灯都应是并联。

4、L1为输入端，L2为常闭输出端。L为常开输出端。L1为A路输入端，L2为A路常闭输出端，L为A路常开输出端，这样就变成两个开关面板都可以同时控制这个灯。

5、双开双联双控开关接线图：双控的开关，三个接线柱。按进户线为红、蓝线，红为L蓝为N，进户蓝线直接接到一个双控开关的上接线柱，中接线柱为蓝线接到电灯的一侧，下接线柱和进户红线连接。

双回路开关怎么接线

用两个开关的L端连接在一起，再与电源火线连接，然后两个开关的L1分别去与被控制的灯线接即可。一路备用电源。备用电源是由2台发电机提供。也可以由电厂或电站提供，一但停电可自动或手动切换。

用两个开关的L端连接在一起，再与电源火线连接，然后两个开关的L1分别去与被控制的灯线接即可。电路图是指用电路元件符号表示电路连接的图。

第一种方案：两个交流接触器接触器接触器的选型：接触器的额定电流值可参考负载的工作电流，如上图所示的CJX2-1801，接触器额定电流为18A，负载的工作电流最好不要超过12A。

双控开关的接线端子一般用“L”、“L1”、“L2”标示。当L端入线时，L1和L2的一端与L相连，当开关按下时，L1和L2的另一端与L相连。先用斜口钳把线剥开，注意不要留太长的线，以免碰到。

插座双控开关为什么不能同时工作 如果双控开关面板没问题，那就是初学电工接线错误，通俗说双控开关就是控制线经过两个控制点接通灯座，两个控制面扳之间两根线形成双回路，对应点不弄错就可以了。

回路开关怎么接线

1、首先，确定回路开关的位置和灯的位置，并将两个开关安装在适当的位置上。 在灯的位置，将两个电线连接到灯的正负极。 在第一个开关的位置，将电源中的两个电线连接到第一个开关的两个接线柱上。

2、开关用来控制插座电源的通断，可按以下方法接线：把火线接入开关的L接线端子（火线进线口），将开关的L1接线端子（火线出线口）与两孔插座的L接线端子（火线接线口）联接，将零线接入插座的N接线端子（零线接线口）。

3、连接方式：火线进入1号开关的中间点，在两边的触点上各接出一根受控制线，这两根受控制线分别接入2号开关的两边触点，中间触点接出一根线到灯，零线直通。这样你不论扳动哪个开关都能控制灯了。

4、L1为输入端，L2为常闭输出端。L为常开输出端。L1为A路输入端，L2为A路常闭输出端，L为A路常开输出端，这样就变成两个开关面板都可以同时控制这个灯。

5、电工回路开关接线图：电源接总空气 开关的电源侧（上端），多个支路空气开关全部并联在总空气开关的负载侧（下端）。

回路开关和普通开关一样吗

不完全样。双控开关（一灯两开关）比单控多一个触点。叫做双投开关，单控开关是单投开关。双投开关，向上通触头A 向下接通触头B　。

不一样，应购买双控开关，也就是一个开关后面有三个接口。

回路是指从电源的正极开始经过保险，开关，灯泡，再回到电源负极所构成的通路。
