专业功放电路图（功放机电路图大全）

功放音响怎么接线图

1、音箱位置确定好后，把音箱安装到位，然后连接音箱线材，左中右音箱和环绕音箱一般都是卡线，有些是接线端子，分清正负红正黑负，把线卡紧；有源低音炮是用莲花头的信号线直接连到功放上。

2、拨好皮，把铜线稍微用手拧几圈使铜线硬度更强些，然后看到功放后面有红色和黑色接线柱，黄铜色的接红色柱；银色的接黑色柱。

3、音响功放接线图解如下：工具：功放音响、音频线。方法如下：观察看看功放和音响的后面，音频线是否齐全；如果没有，就要先到五金店中购买一段，不必太长，否则也会盘起来放在后面。

求XA8002D音频放大电路图?

1、XA8002D在电源电压5V，失真10%下输出3W功率的音频功放芯片，其引脚顺序为圆点标记下是第一引脚，再延第一引脚逆时针方向顺序排列。典型应用图如下。

2、的另一型号是HXJ8002，是一个单通道3W、BTL 桥连接的音频功率放大器，属于AB类功放。它能够在5V工作电压，3Ω负载，提供THD10%、平均值为3W 输出功率。2X3W需要两块8002芯片。

3、而这个矩形波是由很高频率三角波与要放大的音频信号用比较器相比较之后产生的。d类功放它包括三个基本的部分，调制器、开关放大器和低通滤波器。

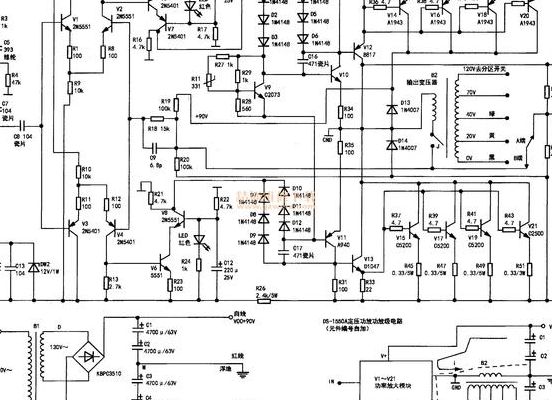

5200/1943八大管功放电路图?

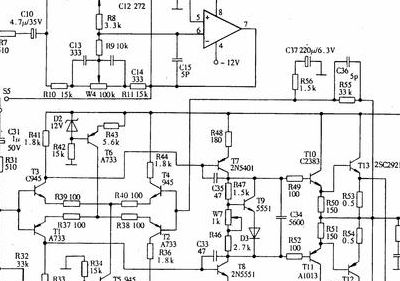

1、该机属纯后级功率放大器，图一是单个声道的前置放大电路，信号输入端的卡侬插座和5大插座均采用平衡式输入方式，能与调音台进行标准的平衡配接。

2、上一张5198，1941对管的，用5200，1943照样行。

3、是1943发射极， 5200是NPN管 1943是pnp管 ， 不管NPN或pnp ，发射结都必须是正向偏置，集电结反向偏置。

功放电路有哪几种类型?

按照功放管的静态工作点不同，一般功放电路可分为：甲类放大电路、乙类放大电路、甲乙类放大电路和丙类放大电路。通常应用最常见的是甲类放大电路和乙类放大电路。如电子管收音机就是甲类放大电路。

低频功率放大电路可分为B类功率放大电路、AB类功率放大电路、A类功率放大电路。B类功率放大电路：该电路的输出管工作在截止和饱和状态之间，所以它的效率比较高，达到65%~75%。

按器件分：电子管放大电路，晶体管（分立件）放大电路，集成放大电路。2按信号分：直流放大电路，交流放大电路。3按耦合方式分：电容耦合放大电路，变压器耦合放大电路，直接耦合放大电路。光耦合放大电路等。

根据放大电路的导电方式不同，音频功放电路按照模拟和数字两种类型进行分类 A类功放又称甲类功放A类功放如上图所示，在信号的整个周期内都不会出现电流截止(即停止输出)的一类放大器。

分类：功率放大电路 功率放大电路的基本概念功率放大电路的任务是输出足够的功率，推动负载工作。例如扬声器发声、继电器动作、电动机旋转等。

甲类，乙类，甲乙类，D类共4种目前。不过乙类应用的很少几乎上没有（由于交流信号放大时乙类会产声交越失真）音质来说，甲类最好，不过效率最低10+%的效率。甲乙类次之，效率比甲类要好能达到50%~60%。

想做一个音质非常好的功放,求电路图和工作原理?

其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。

d类功放的基本原理很简单：就是把一个脉冲宽度调制的矩形波被放大并且过滤后进行音频输出。而这个矩形波是由很高频率三角波与要放大的音频信号用比较器相比较之后产生的。

电路工作时通常会给放大管提供一个负偏压，以确保晶体管不会工作在乙类状态。它的集电极负载不是电阻而是一个LC并联谐振回路，所以C类放大器也叫谐振放大电路。通过调节电容器的容值或电感器的感值从而达到选频功能。

设计过程 拟定总体方案： 甲类功放的主要优点就是电路简单易行，非线性失真小，适用于小功率的线性音频放大器，现在甲类功放主要用在高档功放产品中。

本功放元件少、制作简单、音质好，非常适合装入有源音箱内。效果理想，成本也低，适合初学者制作。功放IC选用TDA1521，当电源电压为±16V时，输出功率为12W×2，此时失真度仅为0．5％，并具有开／关机静噪功能。

功放测试设备

1、是通用的，功率放大器简称功放，一般特指音响系统中一种最基本的设备，俗称“扩音机”，它的任务是把来自信号源(专业音响系统中则是来自调音台)的微弱电信号进行放大以驱动扬声器发出声音。还可以指其他进行功率放大的设备。

2、可利用示波器两通道分别检测功放电路的输入端和输出端。看电压是否有对应的放大。示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

3、Audix TM1测试与测量话筒是6mm预驻极体电容话筒，用于测试和测量应用。TM1凭借精确的线性响应、一致性，易用性和高性价比而闻名。

4、输入1KHz、500mV的正弦波信号源，将放大器主音量电位器旋到最大位置，调整信号源幅度使输出达到额定失真限制输出功率(THD=10%)，信号源输出幅度大小即为卫星箱通道输入灵敏度。

5、功放示波器可以使用不同类型的信号源进行测试如下。正弦波：正弦波是最基本的周期信号，可以提供精确的频率和幅度信息。脉冲信号：脉冲信号具有高幅值和短时间的特点，可以用来测试示波器的响应速度和峰值电流等参数。

6、测试功放机的实际功率最简单的办法就是，有便携式电表，最为准确。这种表可以直观的显示出，功放机在工作时的电压电流以及实际功率。一般功放机，在最大声和最小声时候的功率相差非常大，峰值功率一般能达到300瓦左右。
