万用表电阻档（万用表电阻档位图）

万用表电阻各个档位到底是多少?

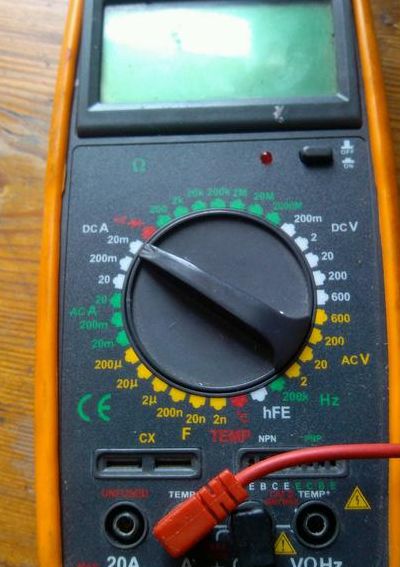

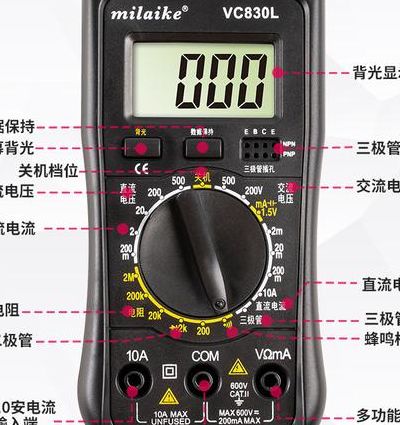

1、万用表测电阻有以下几个档位：200Ω档最大显示值200Ω（示值141=41Ω）注意要减去短接两表笔的示值。

2、一般万用表上电阻有好几个档位 ：200 2k 20k 200k 2M在200档位读数最大就是200殴，假如显示的100，那么就应该读100殴，在2k档位读数的最大值就是2千殴，假如显示的是5，那么就应该读1500殴依次类推。

3、通常情况下，电阻在0－200欧用200档，2200－2000欧用2000档，2000－20k欧用20K档，20K－200K欧用200K档。之所以测量电阻的量程，是为了在测阻值时选择合适的量程这样所测的数值误差更小，精确度更高。

万用表怎么看电阻

选择开关先置于“Ω”位置。欧姆档用“Ω”表示，分为R×R×R×100和R×1K四档。有些万用表还有R×10k档。使用万用表欧姆档测电阻，应遵循以下步骤。机械调零旋钮用来保持指针在静止处在左零位。

第一条刻度线是电阻值指示，最左端是无穷大，右端为零，当中刻度不均匀。电阻档有R×1，R×R×100、R×1K、R×10K各档，分别说明刻度的指示再要乘上的倍数，才得到实际的电阻值（单位为欧姆）。

首先连接表笔，万用表的选择可以是指针也可以是数显的，红色表笔插入VΩ档，黑色表笔插在COM端，确保万用表正常。

万用表怎么测电阻 使用数字万用表测量电阻之前，一般都需要先把数字万用表的指针调在零的位置上，然后可以使用数字万用表开始测量电阻。

万用表测电阻方法如下：选择合适的倍率挡。选择适当的倍率档，使指针尽量接近标度尺的中心部分，以确保读数比较准确。在测量时，指针在标度尺上的指示值乘以倍率，即为被测电阻的阻值。

选择电阻测量模式：打开万用表并选择电阻测量模式，通常用符号 Ω 表示电阻。有些万用表可能有不同的电阻量程，根据你预计的电阻值选择一个合适的量程。

使用万用电表的电阻检测档进行电阻值量测

1、就是被测电阻的阻值。调整欧姆档零位调整旋钮为使测量较为准确，测量时应使指针指在刻度线中心位置附近。若指针偏角较小，应换用R×1k档，若指针偏角较大，应换用R×10档或R×1档。

2、使用万用表是最常见、最直接的方法。在测量电阻时，确保电路处于断开状态，没有外部电源供电。将万用表调至电阻测量档位，然后将测试笔分别连接到电阻两端。万用表会显示出电阻的数值，以欧姆（Ω）为单位。

3、指针式万用电表的电阻档测量范围是有限的，一般为电表中心电阻的0.1-10倍之间。而变压器的内阻有可能很小。因为指针式万用电表的电阻档测量范围是有限的，一般为电表中心电阻的0.1-10倍之间。

4、万用表测三相异步电动机具体解释：测量端头：判别三相绕组的各自的两个首尾端。

5、兆欧表选择100V、250V、500V、1000V等不同的电压等级，来测量其绝缘电阻值。万用表可以用于测设备元件的电阻值，万用表测量绝缘电阻时，要调到欧姆档来测，一般有：x1，x10，x100，x1000几个档位。

6、指针式万用表测量：档位开关：搬到欧姆档的需要档位（或从大到小实验）。指针调零：两个表笔短接，调整调零旋钮，让指针指在零的位置。连接待测电阻测量：表盘电阻尺读数，乘以档位开关倍数，乘积为电阻值。
